¼转快锁式紧固件 / 镀锌钢 QCSJ

板材凸轮

产品概述
这些凸轮受座用于与四分之一转轴安装式紧固件（One-Touch）配合使用。提供板装和轴装两种配置。材质为4140钢，表面为无电解镀层以保证一致的表面保护。适用于需要快速啮合和可重复定位的工业装配。

产品类型
法兰板式受座，兼容QCSJ系列轴装紧固件。钢制本体，板装配置，安装于面板或支架。

所选零件

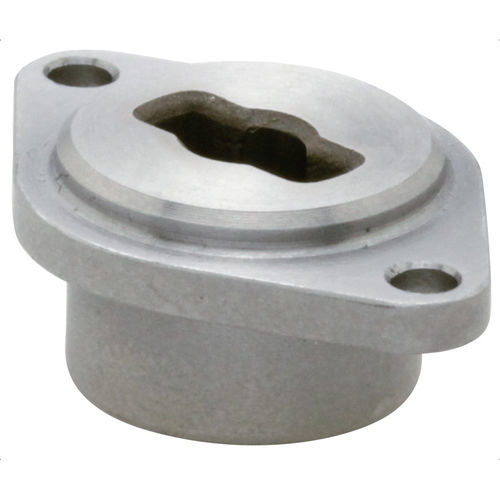

凸轮受座 - 板装

零件选项 / 表格
ID: 134103
SKU: QCSJ0514-B
零件号: QCSJ0514-B
D (mm): 5
D1 (mm): 14
D2 (mm): 13
L (mm): 25
L1 (mm): 21
H (mm): 8（至法兰顶端）
H1 (mm): 1.5（台肩高度）
H2 (mm): 2（法兰高度）
W (mm): 17（总宽）
内六角螺钉规格: M2x0.4-5L
与轴联接夹配合使用: QCSJ0514A

包含媒体（不显示链接）
选型指南 - One-Touch 紧固件 (PDF)
QCSJ 紧固件与受座规格 (PDF)
产品视频 (mp4)

技术规格

• 材料: 4140 钢
• 表面处理: 无电解镀层
• 安装类型: 板装（也可提供轴装）
• 销槽直径: 5 mm
• 台肩直径 (D1): 14 mm
• 底座直径 (D2): 13 mm
• 总长 (L): 25 mm
• 安装孔间距 (L1): 21 mm
• 至法兰顶端高度 (H): 8 mm
• 台肩高度 (H1): 1.5 mm
• 法兰高度 (H2): 2 mm
• 总宽 (W): 17 mm
• 内六角螺钉规格: M2x0.4-5L
• 兼容轴联接夹: QCSJ0514A
