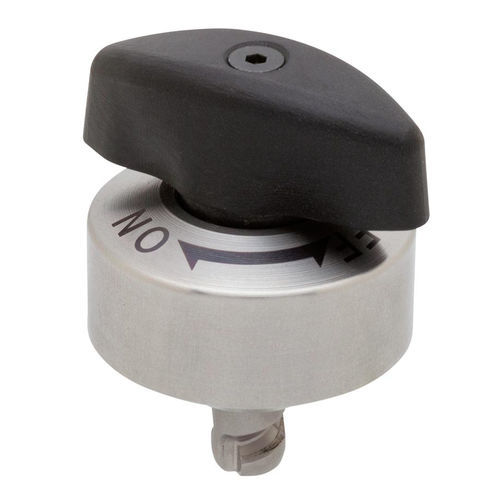

¼转快锁式紧固件 / 不锈钢 QCTHS

塑料板材凸轮

产品概述
用于需频繁插拔的快换应用的四分之一转正锁紧紧固件。可提供稳定的夹紧力，防止操作员拧紧不足或过紧。该紧固件安装于夹具，配套凸轮受件安装于基座。紧固件内的弹簧可适应一定范围的夹具厚度。旋转旋钮四分之一圈即可对齐并锁定紧固件；具有 ON/OFF 标识以显示销钉位置。可与定位销配合使用以实现高精度定位。

产品类型

• QCTHS — 四分之一转紧固件，塑料旋钮，钢制轴
• QCTHS-S — 四分之一转紧固件，不锈钢旋钮，钢制轴

零件选项（表）
表头：ID | SKU | 零件号 | 旋钮材料 | 板厚范围 (mm) | 螺纹 | D | D1 (h9) | D2 | D3 | Dp P.C.D. | L | H | H1 | V 度 | 夹紧力 (lbs) | 配合受件零件号 | PN
行：136888 | QCTHS0834-20 | QCTHS0834-20 | 塑料 | 6 至 20 | M3x0.50 - 深度 6 | 8 | 18 | 34 | 40 | 28 | 16.3 | 31.5 | 16 | 120 | 90 | QCTHS0834-B | (无)

媒体

• 选型指南 - One-Touch Fasteners (PDF)
• 产品视频 (MP4)
• 规格书 (PDF)

技术规格

• 本体：303 不锈钢，表面无电解镍镀层。
• 销钉：440C 不锈钢。
• 旋钮：黑色塑料（QCTHS）。QCTHS-S 为不锈钢旋钮。
• 轴（Shank）：SKS3 钢，无电解镍处理并经热处理。
• 弹簧：304 不锈钢。
• 安装件：含三颗不锈钢内六角圆柱头螺钉（M3 x 0.5，长 6 mm）。
• 操作：四分之一转正锁紧；弹簧适应夹具厚度变化；标有 ON/OFF；可与定位销配合实现精确定位。
• 示例 QCTHS0834-20：板厚范围 6–20 mm；螺纹 M3x0.50（深度 6 mm）；D=8 mm；D1=18 mm；D2=34 mm；D3=40 mm；P.C.D.=28 mm；L=16.3 mm；H=31.5 mm；H1=16 mm；V=120°；夹紧力 ≈ 90 lbs；配合受件 QCTHS0834-B。
