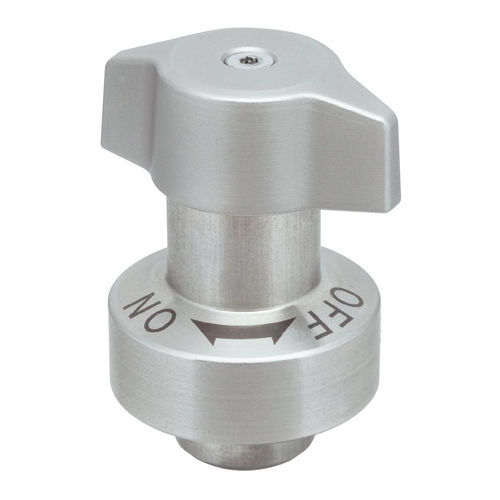

¼转快锁式紧固件 / 不锈钢 QCTHSA-S

板材凸轮弹簧

概述
这些1/4转可伸缩紧固件为需要频繁插拔的快换夹具提供可靠的锁定。它们可实现稳定的夹紧力，避免操作人员过松或过紧。该紧固件设计与下表对应的凸轮插座配合使用，紧固件安装于夹具，插座安装于底座。紧固件内部弹簧可补偿夹具厚度范围。旋转旋钮四分之一圈即可对齐并锁定紧固件。紧固件标有"ON"和"OFF"指示以显示销钉位置。随附三枚安装用内六角平圆头螺钉（M3x0.5 - 6 mm 或 M2x0.4 - 5 mm）。本体：303不锈钢；轴杆：SKS3钢，电镀无电镍处理；销钉：420J2不锈钢；旋钮：304不锈钢。

产品类型

• QCTHSA — 塑料旋钮，钢制轴杆
• QCTHSA-S — 不锈钢旋钮，钢制轴杆

零件列表（所选零件）
零件：QCTHSA0834-20S
板厚 mm：6 至 20
螺纹 mm：M3x0.50 - 深度 6 mm
轴径 mm：8
插入直径 mm：18
法兰直径 mm：34
旋钮直径 mm：40
P.C.D. mm：28
轴长 mm：20
旋钮与法兰—啮合高度 mm：32.3
旋钮与法兰总高度 mm：43.9

技术规格

• 型号 / 系列：QCTHSA
• 所选零件号：QCTHSA0834-20S
• 功能：1/4转紧固件，可伸缩
• 预期用途：允许频繁插拔的快换夹具
• 板厚范围：6 至 20 mm
• 螺纹：M3 x 0.50，深度 6 mm
• 轴径：8 mm
• 插入直径：18 mm
• 法兰直径：34 mm
• 旋钮直径：40 mm
• P.C.D.：28 mm
• 轴长：20 mm
• 啮合高度（旋钮与法兰）：32.3 mm
• 旋钮与法兰总高度：43.9 mm
• 材料：本体 — 303不锈钢；轴杆 — SKS3钢，采用无电镀镍处理；销钉 — 420J2不锈钢；旋钮 — 304不锈钢
• 包含安装五金：三枚内六角螺钉（M3x0.5 - 6 mm 或 M2x0.4 - 5 mm）
• 特点：弹簧补偿厚度变化；"ON"/"OFF"位置指示；稳定的夹紧力；与凸轮插座配合设计
