不锈钢快卸销 QCMA

产品说明

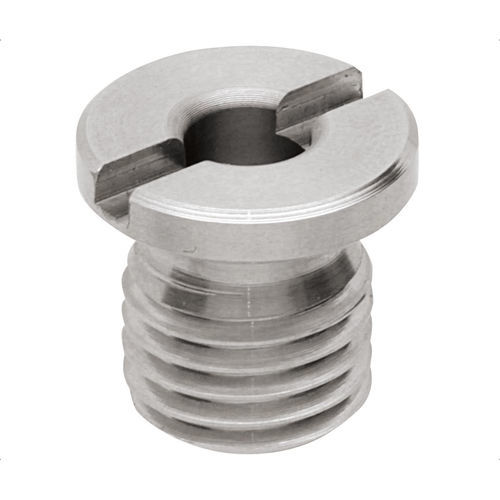

该磁性接收器用于配合磁性锁定销 QCMA0612-M，在快换工装中用于轻载夹持。插入销时，接收器内的钕磁体将销保持在位，实现可重复的定位。接收器可用于盲孔安装，或使用不锈钢锁紧螺母固定于底座（锁紧螺母需另购）。材料与磁体配置适合频繁插拔循环及工业夹具中的精确定位。

所选零件

• 零件编号：QCMA0612A
• 产品名称：磁性夹具插座

零件详情

• 螺纹 mm：M12 x 1.5（细牙）
• 内径 mm：6
• 法兰直径 mm：16
• 总长 mm：15
• 法兰长度 mm：3
• 槽长 mm：2
• 槽宽 mm：2.5
• 夹持力（lbs）：1.6
• 配用夹持销：QCMA0612-M4

产品类型 / 备注

• 303不锈钢本体
• 接收器内含钕磁体
• 用于快换工装中的轻载夹持
• 可用于盲孔安装或用不锈钢锁紧螺母固定（锁紧螺母需另购）
• 可与定位销配合以实现精确定位

技术参数

• 材料：303不锈钢
• 磁体：钕
• 螺纹：M12 x 1.5（细牙）
• 内径：6 mm
• 法兰直径：16 mm
• 总长：15 mm
• 法兰长度：3 mm
• 槽长：2 mm
• 槽宽：2.5 mm
• 夹持力：1.6 lbs
• 兼容夹持销：QCMA0612-M4
• 安装：配合不锈钢锁紧螺母或盲孔安装（锁紧螺母另售）
