¼转快锁式紧固件 / 不锈钢 QCTHS-B

螺纹

概述

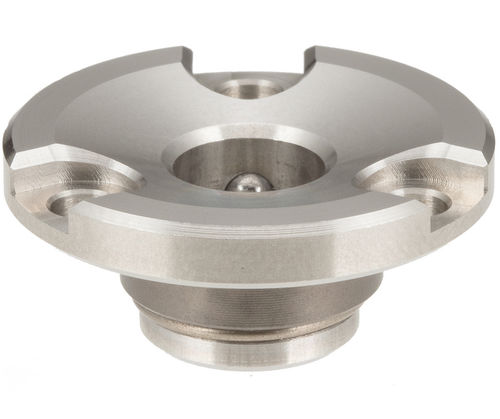

嵌入式四分之一转受座，设计用于与 QCTHS 系列重载（heavy-duty）四分之一转紧固件及相应的可收回紧固件配合使用。受座通过三颗低头 M3 x 0.50 × 6 mm 螺钉固定（随附），适用于需要锁定四分之一转紧固的工业装配场景。

材料

• 主体：303 不锈钢，化学镍镀层
• 滚珠：440C 不锈钢
• 套圈：440C 不锈钢，经淬火回火处理
• 挡圈：304 不锈钢

产品类型

• QCTHS-B 受座 — 钢体，用于 QCTHS / QCTHSA 重载紧固件

零件示例

• QCTHS0834-B (ID 136890) — 螺纹：M3 x 0.50（深度 6 mm）；关键尺寸：D = 26 mm，h9 = 14 mm，D1 = 8 mm，D2 = 20 mm，P.C.D. = 11.5 mm，L = 3.5 mm，L1 = 1.5 mm。配合重载紧固件：QCTHS0834-20、QCTHS0834-20S、QCTHS0825-20、QCTHS0825-20S。配合重载可收回紧固件：QCTHSA0834-20、QCTHSA0834-20S、QCTHSA0825-20、QCTHSA0825-20S。兼容轴联结夹：QCSJS0822A。

注意事项
本受座供与上述 QCTHS / QCTHSA 紧固件配合使用。安装紧固件（三个 M3 x 0.50 × 6 mm 低头内六角螺钉）随附。

技术规格

• 安装类型：嵌入式安装
• 随附安装螺钉：3 × M3 x 0.50 × 6 mm 低头内六角螺钉
• 主体材料及表面：303 不锈钢，化学镍镀层
• 滚珠：440C 不锈钢
• 套圈：440C 淬火回火处理
• 挡圈：304 不锈钢
• 兼容零件示例：QCTHS0834-B (ID 136890)
• 螺纹：M3 x 0.50，深度 6 mm
• 关键尺寸（示例 QCTHS0834-B）：D = 26 mm；h9 = 14 mm；D1 = 8 mm；D2 = 20 mm；P.C.D. = 11.5 mm；L = 3.5 mm；L1 = 1.5 mm
• 兼容重载紧固件：上述 QCTHS 系列变体
• 兼容重载可收回紧固件：上述 QCTHSA 系列变体
• 兼容轴联结夹：QCSJS0822A
