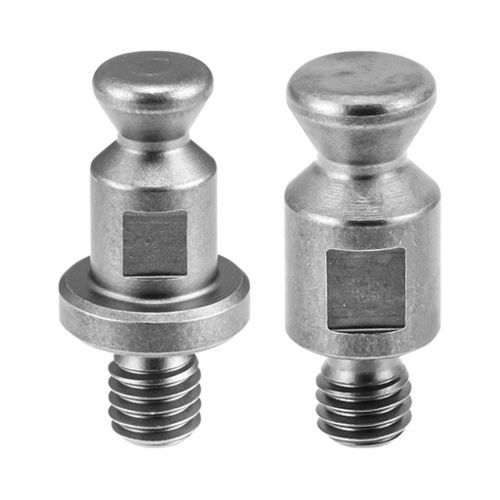

重载快卸销 QCPCS-M

不锈钢

描述
用于 QCPCS 系列重载销保持紧固件的夹紧销。可在单个丝攻孔中快速安装，并提供两种销型以满足不同允许载荷要求。标准材料：630 不锈钢。

用途
与 QCPCS 重载紧固件配合使用；为在单个丝攻孔中快速安装而设计。根据允许载荷和配套紧固件选择销型和螺纹尺寸。

可选部件（摘录）

• 150620 | QCPCS0625-M4-SUS | Type B | 螺纹 M4×0.70 | D 6 | D1 - | W 5 | H1 13 | H2 4.0 | 适配 QCPCS0625-20, QCPCS0625-20-SUS
• 150624 | QCPCSF0625-M5-SUS | Type A | 螺纹 M5×0.80 | D 6 | D1 9 | W 5 | H1 16 | H2 4.0 | 适配 QCPCS0625-20, QCPCS0625-20-SUS
• 150623 | QCPCS0834-M5-SUS | Type B | 螺纹 M5×0.80 | D 8 | D1 - | W 7 | H1 14 | H2 4.5 | 适配 QCPCS0834-20, QCPCS0834-20-SUS
• 150625 | QCPCSF0625-M6-SUS | Type A | 螺纹 M6×1.00 | D 6 | D1 9 | W 5 | H1 16 | H2 4.0 | 适配 QCPCS0625-20, QCPCS0625-20-SUS
• 150626 | QCPCSF0834-M6-SUS | Type A | 螺纹 M6×1.00 | D 8 | D1 12 | W 7 | H1 17 | H2 4.5 | 适配 QCPCS0834-20, QCPCS0834-20-SUS

页面上的部件选项控制

• 螺纹 mm：M4×0.70、M5×0.80、M6×1.00
• 本体直径 mm：6、8

媒体与文档（页面列出）

• 选型指南 - One-Touch Fasteners (PDF)
• 规格 (PDF)
• 产品视频 (mp4)

技术规格

• 材料：630 不锈钢
• 安装：安装于单个丝攻孔
• 可用安装螺纹尺寸：M4×0.70、M5×0.80、M6×1.00
• 提供两种销型以适应不同的允许载荷
• 为 QCPCS 重载销保持紧固件而设计
• 部件选项中列出典型 SKU 与尺寸数据（螺纹、直径、宽度、高度）
