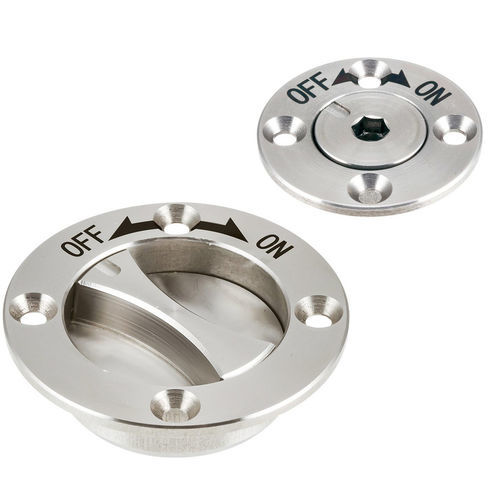

¼转快锁式紧固件 / 不锈钢 QCFC

弹簧

描述
在频繁插入与拆卸的快换应用中提供可靠锁定。确保恒定的夹紧力，防止操作人员扭紧不足或过紧。凹入式旋钮与平面本体的扁平设计可将干涉降到最低。设计用于与QCFC-B插座配合使用（插座单独出售）。紧固件安装在工件上，插座安装在基座上。插入时，紧固件的销与插座的槽对齐。紧固件内置弹簧，可适应6 mm或以上的工件厚度。紧固件带有"ON"和"OFF"标示以显示销的位置。随附四个沉头凹入安装螺丝（M2.5X0.45-5L）。本体、旋钮、弹簧和螺丝均为不锈钢材质。

媒体

• 选型指南 - One-Touch Fasteners (PDF)
• 产品视频 (mp4)
• 规格 (QCFC-B) (PDF)
• 规格 (QCFC) (PDF)

可用型号（表）
部件编号 | 板厚范围 (mm) | D (mm) | H (mm) | 夹紧力 (Lbs) | 保持力 (Lbs) | 配合插座
QCFCH0628-SUS | 6 or more | 28 | 10.7 | 13.5 | 13.5 | QCFCH0628-B-SUS
QCFC0639-SUS | 6 or more | 39 | 16.5 | 6.7 | 6.7 | QCFC0639-B-SUS

特性 / 技术规格

• 型号: QCFC
• 凹入式旋钮与平面本体的扁平外形以最小化干涉
• 材料: 本体、旋钮、弹簧和螺丝为不锈钢
• 支持的工件厚度范围: 6 mm或以上
• 安装: 随附四个沉头凹入安装螺丝 (M2.5X0.45-5L)
• 紧固件带有"ON"和"OFF"标示以指示销位置
• 设计用于与QCFC-B插座配合使用（插座单独出售）
• 可用外径: 28 mm和39 mm（取决于型号）
• 型号尺寸与力举例：D 28 mm / H 10.7 mm — 夹紧/保持 13.5 lbs；D 39 mm / H 16.5 mm — 夹紧/保持 6.7 lbs
