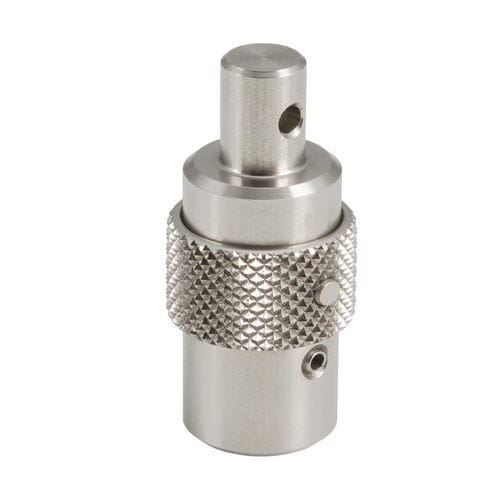

¼转快锁式紧固件 / 不锈钢 QCSJLK凸轮
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 材料
- 不锈钢
- 机制
- 凸轮
产品介绍
产品说明
该轴联接夹通过将轴旋转90°锁入接收件。需要使用弹簧销（不含）将夹具固定在接收件的凸轮槽中。要解锁，请向上推套环并将轴反向旋转。主体材质为303不锈钢。适用于机械组件中需要快速且可重复的轴向锁定的场合。
零件选项（表）
可用资料
技术规格
该轴联接夹通过将轴旋转90°锁入接收件。需要使用弹簧销（不含）将夹具固定在接收件的凸轮槽中。要解锁，请向上推套环并将轴反向旋转。主体材质为303不锈钢。适用于机械组件中需要快速且可重复的轴向锁定的场合。
零件选项（表）
- ID: 150288 | SKU: QCSJLK1118A | 零件号: QCSJLK1118A | D: 8 mm | 套环直径: 18 mm | 轴直径: 15 mm | 孔径: 3 mm | 直径: 11 mm | 本体高度: 32.5 mm | 销高度: 12 mm | 本体到通孔中心高度: 6 mm
可用资料
- 选型指南 - 一触式紧固件 (PDF)
- 规格 (PDF)
- 产品视频 (MP4)
技术规格
- 操作：通过将轴旋转90°锁入接收件；解锁时推起套环并将轴反向旋转
- 需使用弹簧销（不含）将夹具固定在接收件的凸轮槽中
- 本体材质：303不锈钢
- 销直径：8 mm
- 套环直径：18 mm
- 轴直径：15 mm
- 孔径：3 mm
- 直径：11 mm
- 本体高度：32.5 mm
- 销高度：12 mm
- 本体到通孔中心高度：6 mm
