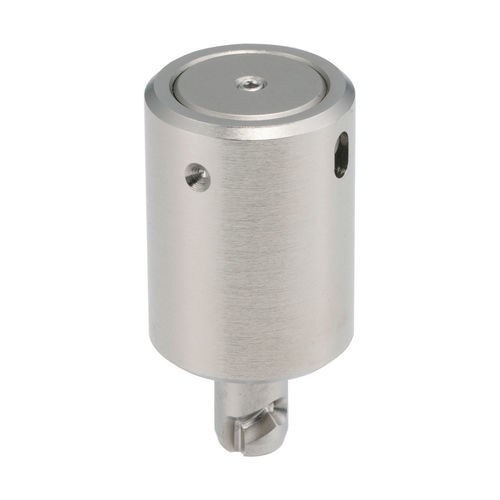

¼转快锁式紧固件 / 不锈钢 QCSJS

产品概述
该轴安装快换紧固件为频繁插拔的工装应用提供90°正向锁定。用于保持稳定的夹紧力，减少操作人员的松紧不当。配合 QCSJS-S 和 QCTHS-B 型接收件使用；紧固件安装于轴上以延长可达范围，接收件安装于基座。紧固件的销与接收件的槽啮合，旋转90°即可锁定。外体：1045 钢，化学镍镀；销：303 不锈钢。

材料

• 外体：1045 钢，化学镍镀处理
• 销：303 不锈钢

兼容性

• 适用于 QCSJS-S 和 QCTHS-B 接收件（例如 QCSJS0822-S、QCTHS0834-B）

操作

• 安装于轴上以延长可达范围；接收件安装于基座
• 插入时将紧固销与接收件槽对齐
• 旋转紧固件1/4 圈（90°）以锁定
• 提供稳定的夹紧力，减少松紧不足或过紧

可用零件选项
明细：ID | SKU | 零件号 | D mm | D1 mm | 夹紧力 (Lbs) | 与下列锁定接收件配合使用

• 142229 | QCSJS0822A | QCSJS0822A | 22 | 8 | 90 | QCSJS0822-S, QCTHS0834-B

媒体

• 规格表 (PDF)
• 选型指南 - One-Touch Fasteners (PDF)
• 产品视频可用

技术参数

• 型号 / 系列：QCSJS
• 示例零件：QCSJS0822A (ID 142229)
• D（直径）：22 mm
• D1：8 mm
• 夹紧力：90 lbs
• 外体材料：1045 钢
• 外体表面处理：化学镍镀
• 销材料：303 不锈钢
• 安装类型：轴安装
• 工作方式：1/4 转正向锁定
• 兼容接收件：QCSJS-S、QCTHS-B（例如 QCSJS0822-S、QCTHS0834-B）
