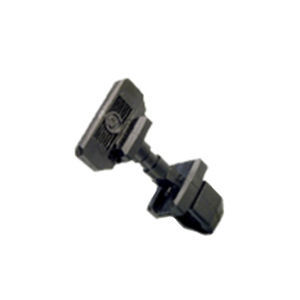

¼转快锁式紧固件 / 板材

... SR5526 系列四分之一转锁设计用于厚面板和厚门（如保温板、厚门）的安装，提供带橡胶密封圈的闭合方案，以实现 IP65 防护。配备 5 mm 双齿头，机壳为 Zamak 材料并镀铬，适用于工业场景。

主要特性

• 用途：用于保温板等厚面板和厚门
• 头部：5 mm 双齿头
• 密封：橡胶密封圈
• 防护等级：设计为 IP65 密封
• 材料：Zamak（锌合金）
• 表面处理：镀铬
• 系列：SR5526

... 1/4转凸轮锁，配有翼形旋钮，适用于电气面板和机械罩的闭合。这些锁配备橡胶密封圈以增强密封性能，并随附2把标准欧式钥匙（Eurokey 5333）。

应用

• 电气面板
• 机械罩

• 可锁定的翼形旋钮操作（90°，四分之一转）
• 橡胶密封以提高密封性
• 提供多种表面处理和后退距离
• 随附2把欧式钥匙（Eurokey 5333）

• 系列：SR5541
• 把手类型：带钥匙的翼形旋钮
• 钥匙类型：Eurokey（5333）
• 可用材料：Zamac（锌合金）、钢
• 可用颜色：黑色、自然色、镀铬
• 后退距离（mm）：14.5、16.0、26.5
• 旋钮高度（mm）：13.4、20.5
• 安装孔宽度（mm）：16.2、22.2
• 安装孔长度（mm）：14.2、20.2

... 概述
迷你弹簧式1/4转锁，适用于多种访问与固定场合。提供多种头型、装配间距和规格以满足不同需求。Type 1 为弹簧驱动，舌片为 Zamac 压铸锌合金，凸轮为钢制。

可用性与系列

• 可用系列：SR5528
• 总体可用性：多种参考件有现货，或可按需订购（见下方变体）

• SKU 20080761 — 价格区间：€7.0213 -

... 不锈钢制成的转舌锁 一触式紧固件是用于频繁更换机器或夹具的快速释放紧固件。 快速简便的免工具夹紧减少了更换时的设置时间。 IMAO 的快速紧固件有各种夹紧方式、转舌锁紧固件、球形锁紧固件和销钉固定紧固件。 - 特点 凸轮和弹簧夹紧 开/关指示器确保安全 - 技术信息 夹紧力：60 / 90N 夹紧力：60 / 90N 剪切力：1800 / 3200N 拉伸强度：1200 / 2600N 耐热温度： 180 摄氏度180 摄氏度 ...

... 产品

• QCTHT 系列四分之一转面板夹具，用于固定可拆卸面板和检修门。
• 示例零件号：QCTHT0425-SUS（SUS 不锈钢版本）。

• 外壳、控制柜及机器访问面板。
• 需要快速访问和可靠固定的工业面板与设备。

• 产品图片可用 (qctht.jpg)
• 产品视频可用 (qctht.mp4)
• 最新数据表可用

... 概览
可伸缩四分之一转面板夹具 QCTHTA0430-SUS，专为面板固定和快速开启设计。适用于需要平齐安装和快速释放的外壳、检修面板和设备门。为设计人员和工程师提供 CAD 文件、数据表和产品视频。

文档

• 最新数据表（针对产品）
• One-Touch Fasteners 选型指南（技术手册）

... 转舌锁 一触式紧固件是用于频繁更换机器或夹具的快速释放紧固件。 快速简便的免工具夹紧减少了更换时的设置时间。 IMAO 的快速释放紧固件有各种夹紧方式、转舌锁紧固件、球形锁紧紧固件和销钉固定紧固件。 - 特点 凸轮和弹簧夹紧 开/关指示器确保安全 - 技术信息 夹紧力：60 / 90N 夹紧力：60 / 90N 剪切力：1800 / 3200N 拉伸强度：1200 / 2600N 耐热温度：130 / 180 摄氏度 130 / 180 摄氏度 ...

... 可伸缩重型转舌锁夹具 一触式紧固件是用于频繁更换机器或夹具的快速释放紧固件。 快速简便的免工具夹紧减少了更换时的设置时间。 IMAO 的快速释放紧固件有各种夹紧方式、转舌锁紧固件、球形锁紧紧固件和销钉固定紧固件。 - 特点 柄部可缩回，以便于滑动或门应用 夹紧力更大 开/关指示器确保安全 - 技术信息 夹紧力：250N / 400N 夹紧力：250N / 400N 剪切力：3000N 拉伸强度：1600N 耐热温度： 130 / 180 摄氏度130 / 180 摄氏度 ...

... 平转舌锁 一触式紧固件为夹具板、面板、盖板、机器部件等提供快速、安全的锁定和解锁。只需旋转旋钮或按下按钮即可锁定，无需拧紧螺丝。 这些快速简便的免工具夹紧紧固件缩短了安装时间，提高了生产率。 IMAO 的快速释放紧固件有多种夹紧方式可供选择，以满足您的特定需求，包括转舌锁紧固件、球形锁紧紧固件和销钉固定紧固件。 - 特点 扁平设计确保无干扰 开/关指示灯确保安全 由不锈钢制成 - 技术信息 夹紧力（牛顿）：60 夹紧力（牛顿）：60 ...

... 不锈钢制成的旋钮锁销 一触式紧固件是用于频繁更换机器或夹具的快速释放紧固件。 快速简便的免工具夹紧减少了更换时的设置时间。 IMAO 的快速紧固件有各种夹紧方式、转舌锁紧固件、球形锁紧固件和销钉固定紧固件。 - 特点 夹紧动作感应 球形锁紧 开/关指示器，确保安全 - 技术信息 夹紧力：30 / 50N 夹紧力：90 / 150N 剪切力：3000 / 9000N 拉伸强度：500 / 1500N 耐热温度： 180 摄氏度180 摄氏度 ...

... 带位置传感器插座的旋钮锁销 一触式紧固件是用于频繁更换机器或夹具的快速释放紧固件。 快速简便的免工具夹紧减少了更换时的设置时间。 IMAO 的快速释放紧固件有各种夹紧方式、转舌锁紧固件、球形锁紧固件和销钉固定紧固件。 - 特点 夹紧动作感应 球形锁紧 开/关指示器，确保安全 - 技术信息 夹紧力：30 / 50N 夹紧力：90 / 150N 剪切力：3000 / 9000N 拉伸强度：500 / 1500N 接触式传感器 工作温度0 至 80℃（无冻结） 开关结构：干触点 输出模式：常开（NO常开（NO） 稳定电流：10mA ...

... 快速释放四分之一圈紧固件 系列 转舌锁紧固件 产品类型 转舌锁紧固件 接收材料 需要经常拆卸的部件、一般设备 装配 插入、铆接、拧紧、焊接 涂层 螺柱镀镍 垫圈：天然 夹子镀锌 BI-FIX - 快速释放转舌锁紧固件 BI-FIX 转舌锁紧固件用于连接需要经常检修的面板和遮蔽物。 BI-FIX 转舌锁紧固件的特点是可以快速、轻松地拆卸紧固件。 只需对螺柱施加轻微的轴向压力，组件就会被锁定；将螺柱旋转四分之一圈（作用在螺柱头部），即可将螺柱从插座中释放出来，从而实现组件的分离。 通过安装在阀杆上的垫圈垫片，位于活动面板座上的螺柱被固定住。 手指在螺柱头部的压力足以将紧固件卡入锁定位置，这要归功于夹翼的压力，夹翼紧紧抓住杆的临时形状。 BI-FIX ...

... 概述
这些重载球锁销在频繁插拔的快换应用中提供可靠的锁定。它们实现可重复的夹紧，并具有可回缩销以在将装置从底座上移除时避免干涉。

工作原理
将旋钮旋转四分之一圈时，球体展开并将装置锁定。锁紧状态保持直到将旋钮转到 'OFF'，此时球体回缩至销轴内，销轴可抬起至不干涉的位置，从而实现无工具拆卸。可回缩销允许装配件无干涉地从底座滑出。

材料
销体：303 不锈钢。
旋钮：304 不锈钢。
楔形件、球体与弹簧：不锈钢。

使用/安装
将销螺纹拧入装置，并将接收座安装于底座。设计用于与部件表中列出的球锁接收器配合使用。

表格 ...

... 概述
这些1/4转可伸缩紧固件为需要频繁插拔的快换夹具提供可靠的锁定。它们可实现稳定的夹紧力，避免操作人员过松或过紧。该紧固件设计与下表对应的凸轮插座配合使用，紧固件安装于夹具，插座安装于底座。紧固件内部弹簧可补偿夹具厚度范围。旋转旋钮四分之一圈即可对齐并锁定紧固件。紧固件标有"ON"和"OFF"指示以显示销钉位置。随附三枚安装用内六角平圆头螺钉（M3x0.5 - 6 mm 或 M2x0.4 - 5 mm）。本体：303不锈钢；轴杆：SKS3钢，电镀无电镍处理；销钉：420J2不锈钢；旋钮：304不锈钢。

产品类型

• QCTHSA

... 产品概述
用于需频繁插拔的快换应用的四分之一转正锁紧紧固件。可提供稳定的夹紧力，防止操作员拧紧不足或过紧。该紧固件安装于夹具，配套凸轮受件安装于基座。紧固件内的弹簧可适应一定范围的夹具厚度。旋转旋钮四分之一圈即可对齐并锁定紧固件；具有 ON/OFF 标识以显示销钉位置。可与定位销配合使用以实现高精度定位。

产品类型

• QCTHS — 四分之一转紧固件，塑料旋钮，钢制轴
• QCTHS-S — 四分之一转紧固件，不锈钢旋钮，钢制轴

... 产品概述
这些凸轮受座用于与四分之一转轴安装式紧固件（One-Touch）配合使用。提供板装和轴装两种配置。材质为4140钢，表面为无电解镀层以保证一致的表面保护。适用于需要快速啮合和可重复定位的工业装配。

产品类型
法兰板式受座，兼容QCSJ系列轴装紧固件。钢制本体，板装配置，安装于面板或支架。

所选零件
凸轮受座 - 板装

零件选项 / 表格
ID: 134103
SKU: ...
