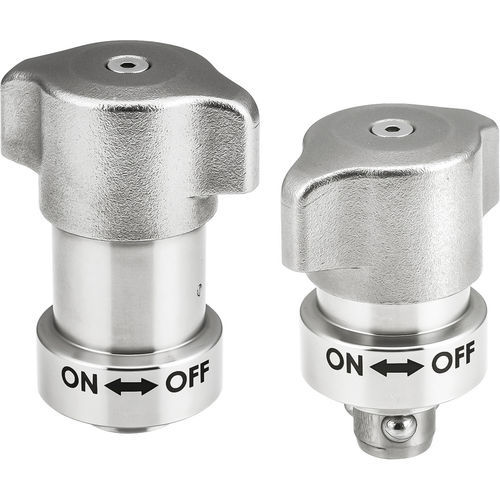

¼转快锁式紧固件 / 不锈钢 QCWESA series

板材弹簧带楔形垫片

概述
这些重载球锁销在频繁插拔的快换应用中提供可靠的锁定。它们实现可重复的夹紧，并具有可回缩销以在将装置从底座上移除时避免干涉。

工作原理
将旋钮旋转四分之一圈时，球体展开并将装置锁定。锁紧状态保持直到将旋钮转到 'OFF'，此时球体回缩至销轴内，销轴可抬起至不干涉的位置，从而实现无工具拆卸。可回缩销允许装配件无干涉地从底座滑出。

材料
销体：303 不锈钢。
旋钮：304 不锈钢。
楔形件、球体与弹簧：不锈钢。

使用/安装
将销螺纹拧入装置，并将接收座安装于底座。设计用于与部件表中列出的球锁接收器配合使用。

表格 - 零件选项
189512 | QCWESA1227-16S | 板厚 6–16 mm | 螺纹: M2 x 0.4 (深度4) | D=12 | L=17.5 | 夹紧力 ~220 lbs | 保持力 ~560 lbs | 接收器 QCWES1225-B
189513 | QCWESA1636-20S | 板厚 6–20 mm | 螺纹: M3 x 0.5 (深度6) | D=16 | L=21.5 | 夹紧力 ~450 lbs | 保持力 ~1120 lbs | 接收器 QCWES1634-B

媒体 / 文档
可下载的 PDF 和选型指南，包含详细尺寸与规格。

技术规格

• 产品系列 / 型号: QCWESA
• 功能: 球锁、可回缩、1/4 旋转锁紧紧固件
• 本体材料: 303 不锈钢
• 旋钮材料: 304 不锈钢
• 内部部件（楔形件、球体、弹簧）: 不锈钢
• 夹紧力示例: 最高可达 450 lbs（随零件不同而异）
• 保持力示例: 最高可达 1,120 lbs（随零件不同而异）
• 螺纹选项: M2 x 0.4 (深度4)、M3 x 0.5 (深度6)
• 为频繁插拔且无需工具操作而设计
• 应与匹配的球锁接收器一起使用（如上所示）
