钢固定件 QCWES-B

耐腐蚀螺纹

产品概述

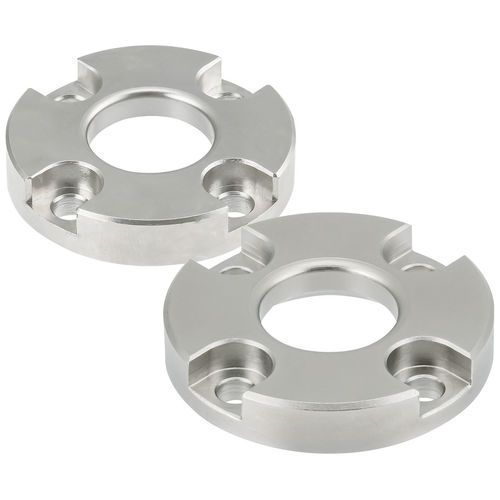

这些受座设计用于配合重载 QCWES 和 QCWESA 球锁销使用。受座通过四个内六角平头螺钉安装在底板上（包含）。材质为化学镀镍的 4135 钢，经过淬火和回火处理以保证尺寸稳定性和耐磨性。

可用零件选项（表）
标题: ID | SKU | 零件号 | D mm | D1 mm | L mm | L1 mm | Dp mm | T 螺纹
151254 | QCWES1225-B | QCWES1225-B | 29 | 12 | 5.5 | 2.5 | 23 | M3
151256 | QCWES1634-B | QCWES1634-B | 37 | 16 | 7.5 | 3.5 | 29 | M4

媒体

• 选型指南 - One-Touch Fasteners (文档)
• 产品视频 (视频)
• 规格 (qcwes.pdf)
• 规格 (qcwesa-e.pdf)
• 规格 (qcwesb.pdf)

特性 / 技术规格

• 兼容性：与 QCWES 和 QCWESA 球锁销配合使用。
• 材料：4135 钢，化学镀镍。
• 热处理：淬火与回火。
• 安装：受座用四个内六角平头螺钉安装在底板上（包含）。
• 可选型号及尺寸与螺纹：QCWES1225-B (D=29 mm, D1=12 mm, L=5.5 mm, L1=2.5 mm, Dp=23 mm, 螺纹=M3); QCWES1634-B (D=37 mm, D1=16 mm, L=7.5 mm, L1=3.5 mm, Dp=29 mm, 螺纹=M4)。
