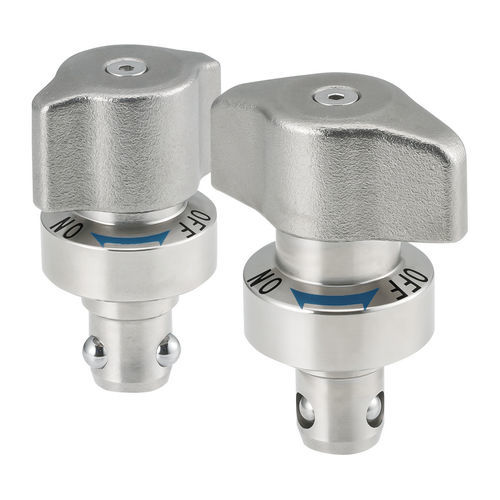

滚珠轴承快速释放紧固系统 QCWES series

描述
这些重载球锁销在需频繁插拔的快速更换应用中提供可靠的锁紧。紧固销安装在工件上，配套的球锁接收器安装在底座上。旋转旋钮时销体上的球体弹出并锁紧；将旋钮转到"OFF"时球体回缩，便于无工具拆卸。销端为锥形，便于对准。可与定位销配合使用以实现精确定位。

材料
本体：电析镍镀 4140 钢。
楔块：镍镀 4135 钢，淬火回火处理。
旋钮：304 不锈钢。
球体：440C 不锈钢，淬火回火处理。

产品变体（表）

• QCWES1225-16S — 板厚 6–16 mm；杆径 Ø 12 mm；夹紧力 225 lb；保持力 560 lb；PN: QCWES1225-B
• QCWES1634-20S — 板厚 6–20 mm；杆径 Ø 16 mm；夹紧力 450 lb；保持力 1120 lb；PN: QCWES1634-B

零件选项

• 板厚 (mm)：6 至 16；6 至 20
• 杆径 (mm)：12；16
• 夹紧力 (lbs)：225；450

使用／注意
设计用于与配套球锁接收器配合使用。紧固销安装在工件上；接收器安装在底座上。旋钮旋转使球体弹出锁紧；将旋钮转到"OFF"时球体回缩以便拆卸。锥形销端有助于对准。可与定位销配合以实现精确定位。

技术规格

• 型号：QCWES
• 类型：球锁紧固件，重载，钢制
• 最大夹紧力（按型号）：最高 450 lbs
• 保持力（按型号）：560–1120 lbs
• 本体材料：电析镍镀 4140 钢
• 楔块材料：镍镀 4135 钢，淬火回火
• 旋钮材料：304 不锈钢
• 球体材料：440C 不锈钢，淬火回火
• 适用于需要频繁插拔的快速更换工装
• 锥形销端便于对准
• 需配套球锁接收器方可工作
