¼转快锁式紧固件 / 不锈钢 QCWEA series

弹簧带楔形垫片螺纹

产品概述

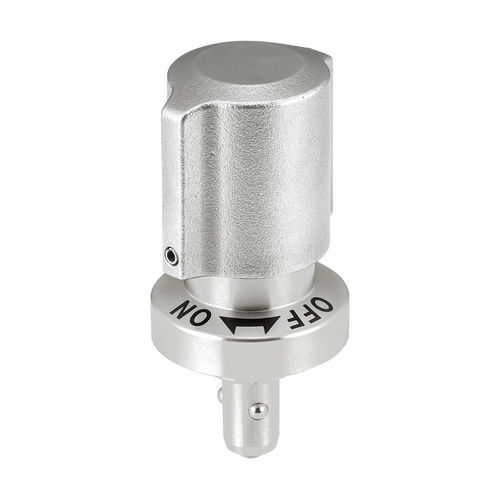

可伸缩球锁紧固件 QCWEA 在需要频繁装拆工装的快换应用中提供可靠的正向锁定。可伸缩销在解锁时允许紧固件从基座上方移开，适用于滑动和门类应用且无干涉。该紧固件与配套的球锁接收器配合使用；旋转旋钮四分之一圈，球体扩张以锁紧工件，旋钮回到 OFF 时球体缩回，便于无工具拆卸。

主要特性

• 可伸缩销设计，移除时无干涉
• 四分之一转操作：球体扩张锁紧，置于 OFF 时回缩
• 与位置传感器接收器 (QCWE-M-S) 配合时具备传感检测能力
• 本体材质：303 不锈钢；旋钮：304 不锈钢；楔块、球体和弹簧：不锈钢
• 适用于需要频繁装拆的快换工装、滑动组件和门类应用

零件选项（示例）

• QCWEA0625-10-SUS — 板厚 3–10 mm；螺纹 M2x0.4（深度 3）；D 6；D1 (h9) 14；D2 25；D3 25；Dp 28；L 19.5；H 58；H1 43.5；H2 6.5；夹持力 ≈ 6.7 Lbs；保持力 20.2 Lbs；配用：QCBU0608-M12、QCBU0608-M12SUS；传感器接收器：QCWE0625-M16-S、QCWE0625-M16-SL；浮动接收器：QCBU0608-FL-SUS
• QCWEA1034-14-SUS — 板厚 3–14 mm；螺纹 M3x0.5（深度 5）；D 10；D1 (h9) 18；D2 34；D3 34；Dp 36；L 21.5；H 66；H1 50.0；H2 10.0；夹持力 ≈ 11.2 Lbs；保持力 33.7 Lbs；配用：QCBU1012-M16、QCBU1012-M16SUS；传感器接收器：QCWE1034-M20-S、QCWE1034-M20-SL；浮动接收器：QCBU1012-FL-SUS

应用

• 快换工装与夹具
• 需要频繁无工具拆卸的滑动及门类组件
• 需要正向锁定与重复定位精度的生产夹具

媒体

• Selection Guide - One-Touch Fasteners (PDF)
• Specifications (PDF)
• Product Video (mp4)

技术规格

• 型号：QCWEA
• 类型：球锁紧固件，可伸缩
• 主体材料：303 不锈钢
• 旋钮材料：304 不锈钢
• 楔块、球体与弹簧：不锈钢
• 与 QCWE-M-S 接收器配合时支持传感检测
• 操作：四分之一转锁定；球体扩张锁紧，回到 OFF 时回缩以便无工具拆卸
• 示例零件的尺寸与力值见上文
• 设计为与配套接收器（QCBU 系列、QCWE 传感器接收器、浮动接收器变体）配合使用
