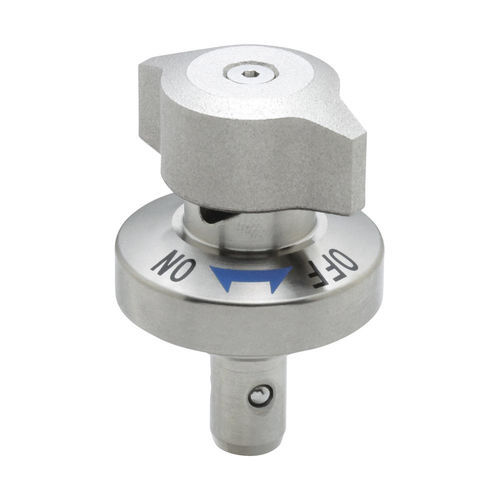

工业固定元件 QCWE series不锈钢弹簧螺纹
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 应用
- 工业
- 材料
- 不锈钢
- 其他特性
- 弹簧, 螺纹
产品介绍
Overview
用于工业夹具和快速更换场合的快速释放旋钮锁定销，适合频繁插拔。销旋入工件，球锁受座安装于基座。将旋钮转至ON球体扩展并锁定；转至OFF球体收回，可无工具拆卸。销端带锥度便于对准，可与定位销配合实现精确定位。
Materials
Product Types
Part Options (selection)
Media & Documents
Technical specifications
用于工业夹具和快速更换场合的快速释放旋钮锁定销，适合频繁插拔。销旋入工件，球锁受座安装于基座。将旋钮转至ON球体扩展并锁定；转至OFF球体收回，可无工具拆卸。销端带锥度便于对准，可与定位销配合实现精确定位。
Materials
- 旋钮：304不锈钢
- 轴体：420不锈钢
- 球体：硬化440C不锈钢
- 弹簧：304不锈钢
Product Types
- QCWE-SUS — 旋钮和轴体均为不锈钢（本页产品）
- QCWE-S — 旋钮不锈钢，轴体钢制
- QCWE（系列）— 旋钮塑料，轴体钢制
Part Options (selection)
- ID 133089 | SKU QCWE0625-10-SUS | 板厚 6–10 mm | 螺纹 M2x0.40 深度 3 | D 6 | D1 (h9) 14 | D2 25 | D3 25 | Dp P.C.D. 21 | L 19.5 mm | H 24.5 mm | H2 6.5 mm | 夹持力 6.7 Lbs | 受座前缀 QCBU-M, QCBU-M-SUS
- ID 133091 | SKU QCWE1034-14-SUS | 板厚 6–14 mm | 螺纹 M3x0.50 深度 4 | D 10 | D1 (h9) 18 | D2 34 | D3 34 | Dp P.C.D. 28 | L 21.5 mm | H 31 mm | H2 10 mm | 夹持力 11.2 Lbs | 受座前缀 QCBU-M, QCBU-M-SUS
- ID 133093 | SKU QCWE1034-20-SUS | 板厚 12–20 mm | 螺纹 M3x0.50 深度 4 | D 10 | D1 (h9) 18 | D2 34 | D3 34 | Dp P.C.D. 28 | L 27.5 mm | H 31 mm | H2 10 mm | 夹持力 11.2 Lbs | 受座前缀 QCBU-M, QCBU-M-SUS
Media & Documents
- 选择指南 - One-Touch Fasteners (PDF)
- 规格 (QCWE) (PDF)
- 产品视频 (mp4)
Technical specifications
- 操作：旋钮转至ON时球体扩展并锁定，转至OFF时球体收回以便无工具拆卸
- 专为频繁插拔设计，与匹配的球锁受座配合使用（见受座前缀）
- 销端锥形便于定位；可与定位销配合实现高精度定位
- 可用螺纹尺寸和板厚范围：M2x0.40（深度3）、M3x0.50（深度4）
- 材料：根据部件采用304、420及硬化440C不锈钢
