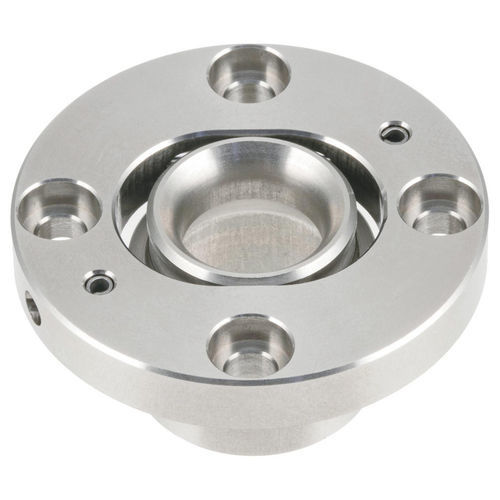

滚珠轴承快速释放紧固系统 QCBU-FL series

概述
与部件/选项表中列出的球形锁定紧固件配套使用，这些全不锈钢接收器具有浮动滑块，可补偿安装孔距的不精确性。浮动特性将安装孔距的允许差扩大1 mm。主体材料：不锈钢。销轴：淬火回火。随附四个不锈钢内六角头或低头内六角螺钉。

产品类型

• QCBU-FL — 适用于 QCWE、QCWEA、QCBU、QCBUS 系列紧固件的接收器

部件 / 选项

• ID 189641 — QCBU0608-FL-SUS：板厚范围：9 mm 或以上；D = 25 mm；H = 15 mm。兼容旋钮锁定销（knob-locking）：QCWE0625-10、QCWE0625-10-SUS；兼容可伸缩旋钮锁定销：QCWEA0625-10-SUS；兼容按钮锁定销：QCBU0608-10-SUS、QCBUS0608-10SUS。
• ID 189642 — QCBU1012-FL-SUS：板厚范围：10 mm 或以上；D = 34 mm；H = 17 mm。兼容旋钮锁定销：QCWE1034-14、QCWE1034-14-SUS、QCWE1034-20、QCWE1034-20-SUS；兼容可伸缩旋钮锁定销：QCWEA1034-14-SUS；兼容按钮锁定销：QCBU1012-16-SUS、QCBUS1012-16SUS。

材料与供货

• 主体：不锈钢（全不锈钢接收器）
• 销轴：淬火并回火
• 随附件：四个不锈钢内六角头或低头内六角螺钉

技术规格

• 型号：QCBU-FL
• 功能：具有滑动元件的浮动接收器，用于适应安装孔距的公差
• 安装间距公差扩展：1 mm
• 兼容紧固件系列：QCWE、QCWEA、QCBU、QCBUS（确切配套件编号见部件/选项）
• 材料：不锈钢
• 销轴处理：淬火并回火
• 包含的紧固件：四个不锈钢内六角头或低头内六角螺钉
• 变体：具有不同外径（D）和高度（H），以适应不同板厚范围
