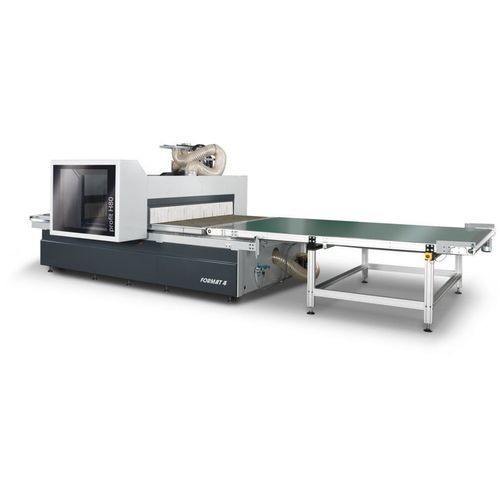

3-4轴加工中心 H80I

立式用于木材固定台式

Overview
FORMAT4 的 CNC 加工中心 profit H80I 针对家具与木工的板材加工设计，将切割、钻孔与铣削在一次加工中完成。该机支持嵌套（nesting）生产流程，可与上下料及自动化模块集成，适用于独立工位至全自动化单元的扩展。

Key advantages

• 板材一体化加工：切割、钻孔与铣削在同一周期完成
• 自动化可配置：从独立机到全自动化单元
• 高速铣削主轴，HSK F63 接口
• 真空矩阵台实现整板支撑与嵌套效率
• 灵活的钻头配置，适用于橱柜制造与通用加工
• 集成软件链：F4®Solutions / F4®Integrate 支持 CAD/CAM 与嵌套优化
• 模块化排尘与状态指示提高车间人机工程

Highlights & features

• Smart Zoning：快速处理多种板材规格并实现快速换型（示例：3090 x 2100 mm、3090 x 1530 mm、2500 x 1250 mm）
• 真空吸附座（vacuum pods）适用于小型及复杂零件
• 矩阵台可选 30 x 30 mm 高流量网格以增强夹持力
• 位置控制抽吸接口在钻头与主轴之间分配吸力
• 紧凑型抽吸罩优化吸尘效果并减少所需排风量
• 状态指示灯提供机器运行状态的直观显示

Spindle
铣削主轴可选 10、12 或 15 kW（视系列而定），最高 24,000 rpm。电机由变频器控制，安装在 Z 轴钻头支撑上。双线性导轨和研磨滚珠丝杠确保精确的垂直导向。刀具接口为 HSK F63，带自动夹紧、传感器检测与气动清洁。

The C-axis
C 轴为可选 4 轴，支持 360° 插补，标配用于气动附件的压缩空气接口，适用于复杂加工与索引操作。

Individual drill head configuration
钻头可按需配置：仅垂直主轴或与开缝锯组合以实现纵向与横向加工。钻头电机变频控制，最高 7,500 rpm。

Automatic measuring system of the tool length
自动刀具长度测量将每把刀具长度以 0.01 mm 精度存入数据库，简化刀具管理并减少换刀时间。

Perfect nesting with the matrix table
酚醛树脂真空矩阵台可实现整板支撑与精确定位，保证嵌套加工。可选择升级为 30 x 30 mm 高流量矩阵以提高对小件或复杂形状的夹持。

Smart Zoning
Smart Zoning 支持多规格板材的快速加工与快速切换，提升产能和灵活性。

Vacuum pods
支持真空模块（vacuum pods），显著提高机器在不同零件尺寸与形状上的适应性。

Fence options
可选左右安装挡板以提升操作舒适性；自动化机型可配置连续挡板以便输送带稳定卸料。

Position-controlled extraction connection
根据使用中的刀具自动在钻头与主轴之间分配抽吸能力，提高除尘效率。

Extraction bell
紧凑型抽吸罩优化吸尘效果并降低所需抽吸气量。

Height adjustable tool changer (including cover)
机座上可调高度线性换刀器可保护刀座免受碎屑和灰尘影响，缩短换刀时间，可容纳最多 12 把刀具和 3 个单元，带防护罩。

Status indicator
多色照明系统直观显示机器状态，便于操作人员快速判断并优化车间作业流程。

F4®Solutions & F4®Integrate
集成的软件生态覆盖从熟悉的 CAD 设计、逼真销售可视化、经济性嵌套优化到机器的数据传输，提供刀具库、CAM 编程与一致的操作界面，支持连续生产链和工业 4.0 功能整合。

Technical specifications

• Model: profit H80I
• Brand: FORMAT4
• Spindle motor power options: 10 kW, 12 kW, 15 kW (series dependent)
• Spindle speed: up to 24,000 rpm (milling spindle)
• Tool interface: HSK F63 with automatic clamping and pneumatic cleaning
• C-axis: optional interpolating 4th axis (360°) with compressed air interface
• Drilling head: configurable; inverter-controlled up to 7,500 rpm
• Tool measurement accuracy: 0.01 mm
• Vacuum table: phenolic resin; optional 30 x 30 mm high-flow matrix
• Tool changer: height-adjustable, up to 12 tools and 3 units, with cover
• Automation: scalable loading/unloading and cell integration to full automation
• Panel formats (Smart Zoning examples): 3090 x 2100 mm, 3090 x 1530 mm, 2500 x 1250 mm
• Extraction: extraction bell and position-controlled extraction connection
• Software: F4®Solutions / F4®Integrate for CAD/CAM, nesting and machine control
