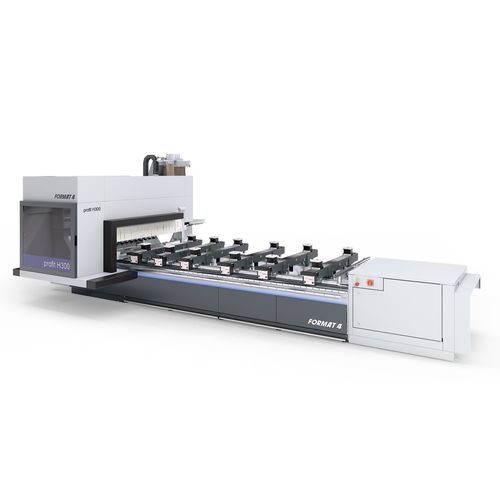

立式CNC加工中心 H300R

用于木材龙门式12工具

概述
profit H300R是一款桁架式CNC加工中心，针对面板和实木加工而设计，具有扩展的Y轴加工能力。该机型通过灵活的配置选项、大尺寸加工面和Format4的软硬件一体化解决方案，满足家具、门窗等定制产品日益增长的需求，支持由单一供应商交付的高效生产流程。

主要亮点

• 定制化融资解决方案
• 工业连续运行下的稳定高性能
• 按客户需求优化的生产方案
• 采用优质部件的坚固桁架结构
• 多种规格包，含先进技术方案
• 完整的工程级精度
• 符合人体工程学的使用体验
• 获奖的工业设计
• 奥地利制造的质量与精度（Format4）
• 高产能与过程可靠性
• 购前、购中及购后的一站式服务包
• 自动化及车间联网集成选项
• 软件与机械同一供应商（F4Solutions）

主要功能

• F4®Integrate CNC软件：集成刀具库（F4Toolbox）、编程（F4Create）与机床操作（F4Operate），采用直观的单屏界面；兼容G-Code，便于外部程序对接。
• lightPos：LED真空定位系统，拥有6000多个LED，用于快速、可视且精确地定位真空吸盘/工作台；可显示吸盘尺寸、位置、朝向及工件尺寸。
• autoPos：自动工作台与真空吸盘定位系统，X轴工作台定位与Y轴吸盘/夹具定位由独立电机控制；集成清洁/吹扫装置；每台工作台最多支持6个吸盘或2个框架夹具；支持摆动式作业中的重新定位（视配置而定）。
• 工作台激活/停用：兼容压缩空气控制的框架夹紧系统；单独停用工作台允许在不释放真空的情况下移除废料，保持工件位置以便后续工序。
• 定位显示：在CNC界面同时显示工件、支撑和真空垫以避免碰撞；激光显示精确吸盘位置；lightPos可作为扩展选配。
• 可靠的工件支撑：多种真空吸盘形状及吸盘与夹具的灵活组合，确保稳固支撑。
• 框架加工：支持框架部件的真空垫与框架夹具；框架夹具采用压缩空气以提供更大夹紧力；工作台底部设有压缩空气接口。
• 两种工作面尺寸：profit H300 16.33（X = 3300 mm，Y = 1580 mm，Z = 250 mm 通行高度）和 profit H300 16.53（X = 5300 mm，Y = 1580 mm，Z = 250 mm 通行高度）。
• 挡料列：后挡料列和中间挡料列为标准配置；H300系列可选前挡料列；实心气缸挡料可灵活定位小型至大型工件。
• 维护开口：机罩易开，便于更换刀具或进行维护作业的快速访问。
• 直观24"触摸屏控制：界面结构清晰、操作自说明，图形化控制提升操作速度与准确性。
• 状态指示灯：创新的多色照明系统，一目了然显示机器状态。
• 工件上料导轨/支撑：辅助大型或重型工件的上下料，使单人操作成为可能。
• 模板铣削：用于固定不适合真空吸盘的复杂部件的专用模板接口。

技术规格

• 型号系列：profit H300R (Format4)
• 工作面选项：profit H300 16.33 - X = 3300 mm，Y = 1580 mm，Z = 250 mm（从工作台计算的通行高度）；profit H300 16.53 - X = 5300 mm，Y = 1580 mm，Z = 250 mm（从工作台计算的通行高度）
• 刀位数：最多36刀位（视现场情况）
• 换刀器：12位线性换刀器（视现场情况）
• 机床结构：桁架（桥式）结构，焊接型材管底盘
• 吸附/夹紧：真空吸盘形状与数量灵活；支持框架夹具（压缩空气）
• 自动化选项：autoPos（自动工作台/吸盘定位）、lightPos（LED定位）、高级吸盘定位软件功能
• 控制/软件：F4®Integrate (F4Toolbox, F4Create, F4Operate) 集成CNC软件，兼容G-Code
• 用户界面：24"触摸屏控制
• 维护：易开式机罩，便于快速换刀和维护
