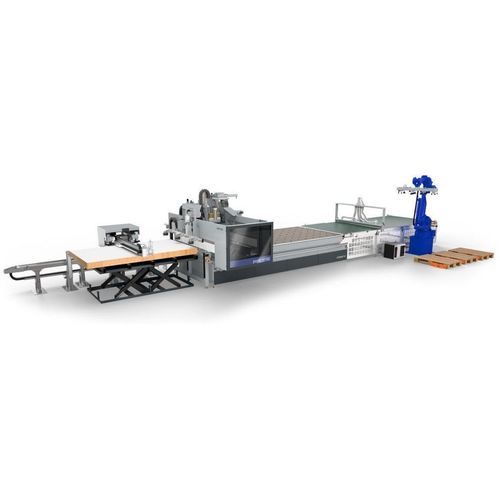

5轴CNC加工中心 H150

立式铣削钻孔

概览
FORMAT4 profit H150是一款面向现代家具生产与木工车间的5轴嵌套式CNC加工中心。采用嵌套技术，在一次装夹中完成面板的切割、钻孔和铣削，以提高材料利用率并缩短循环时间。该机型提供四种尺寸，并可通过多种上下料方案整合到半自动或全自动生产线中。

主要优势

• 一次完成面板的切割、钻孔和铣削等完整加工
• 通过嵌套优化实现材料与时间节省
• 可扩展至全自动化，支持多种上下料解决方案
• 集成SMART ZONING真空管理，支持多种面板规格
• 较大Z行程（200 mm），适合加工高工件
• 上料台自动预贴标签以减少错误并加快处理

特性与详情

• 为专业木工开发的高端Format4五轴成型主轴
• 主轴功率：标准12 kW，可选15 kW；变频调速至24,000 rpm
• 液冷与陶瓷轴承确保精度与平稳运行
• 标准刀库；可选移动旋转刀库和大型锯片取刀位——最多可达36把刀位
• 可配置钻头机构：垂直主轴或带开槽锯的主轴，支持垂直与水平加工；变频器可达7,500 rpm
• Smart Zoning实现多面板规格的快速切换与高效多规格加工
• 酚醛树脂工作台兼容真空吸盘，提升夹持灵活性
• 自动控制吸尘连接，根据需要在钻头与主轴间分配吸力
• 上表面和台下吸尘设计保持面板洁净并移除切屑
• 面板升降台实现同步定位并在正确工作高度自动上料
• 上料台自动贴标系统提高工艺可靠性
• 状态指示灯变色显示设备运行状态
• 维护友好型机罩便于更换刀具和日常维护
• 可选线性刀库防护罩以保护HSK刀柄免受灰尘和切屑影响
• F4®Integrate CNC软件（F4Operate、F4Create、F4Toolbox）及F4®Solutions套件用于嵌套优化、CAM/CAD与生产流程管理

重点（概览）

• 定制化融资方案
• 工业连续运行下的稳定高性能
• 按客户需求优化的生产解决方案
• 采用优质部件的坚固设计
• 多种配置包与高科技选项
• 精密工程制造
• 出色的用户舒适性与便于维护
• 来自奥地利的质量与精度
• 来自单一供应商的软件与机床自动化解决方案

技术参数/规格

• 机型：5轴嵌套式CNC加工中心
• 型号：profit H150
• 可选尺寸：四种尺寸（详见产品页面）
• 主轴：Format4五轴主轴；标准12 kW，可选15 kW
• 主轴转速：最高24,000 rpm（变频控制）
• 主轴冷却与轴承：液冷；陶瓷轴承
• Z行程（净空）：200 mm
• 刀位数：最多36位（标准刀库 + 可选旋转刀库 + 取刀位）
• 钻头：可配置；变频电机最高7,500 rpm
• 真空管理：SMART ZONING
• 支持面板规格（示例）：3090 × 2100 mm；3090 × 1530 mm；2500 × 1250 mm
• 工作台：兼容真空吸盘的酚醛树脂工作台
• 抽屑：上表面抽屑与台下抽屑；位置控制的抽屑连接
• 自动化：兼容多种上下料与全自动化解决方案；面板升降台
• 贴标：上料台自动预贴标
• 软件：F4®Integrate（F4Operate、F4Create、F4Toolbox）；F4®Solutions
• 维护：带维护开启的机罩便于快速检修
