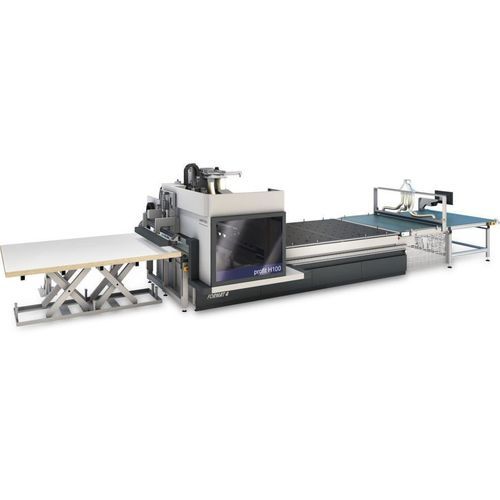

3轴CNC加工中心 H100立式HSKF63铣削
添加到我的收藏夹
添加到产品对比表
产品规格型号
- 轴数量
- 3轴
- 卧式／立式
- 立式
- 主轴头
- HSKF63
- 相关功能
- 铣削, 切割, 钻孔
- 应用
- CAD/CAM
- 其他特性
- 高性能, 精准, 定制
- Z轴
200 mm
(7.87 in)
产品介绍
概述
FORMAT4 profit H100 是一款用于面板切割、钻孔和铣削的嵌套式（Nesting）CNC加工中心，面向现代木工与定制家具加工车间。可在一次加工中完成整套定制家具的所有孔、槽和连接件。嵌套技术可最大化材料与时间节省。该机可配多种上下料方案扩展为全自动化，实现高产能。
主要产品描述
提供四种规格（16.38、22.32、22.43、22.61）。配备集成的 SMART ZONING 真空管理、高级自动化选项、高性能钻头、新型安全设计等。设有凹入式定位排以便于主轴的无限制使用，200 mm 的大 Z 通高适合高件加工。标配换刀器及可选移动式旋转换刀器，并留有大锯片拾取位，刀位最多可达 35 个。上料台的自动预贴标减少错误并缩短处理时间。
亮点
产品优势与 USP
细节与特性
F4®Integrate 软件生态：工具库（F4Toolbox）、集成 CAD/CAM（F4Create）、机床操作控制（F4Operate）——为 CNC 加工流程设计的统一直观界面。控制采用 G-Code，为外部行业程序的接入提供便利。
主轴选项：电机功率 10、12 或 15 kW（视系列而定），转速可达 24,000 rpm；变频器控制；直接连接至 Z 轴钻头支撑模块；双线性导轨与研磨滚珠丝杠确保垂直定位精度；自动 HSK F63 刀具夹持并带传感器检测，刀具夹气动清洁。可选 C 轴作为第四插补轴（360°），带压缩空气接口。
钻头头架：可配置的钻头布局（仅垂直主轴或主轴 + 切槽锯，支持垂直与水平加工）。切槽电机由变频器控制，最高 7,500 rpm。
刀具管理：自动刀具长度测量系统（刀具长度参数以 0.01 mm 存储）；上料台自动标识减少错误并缩短处理时间。
夹具与真空：酚醛树脂工作台可兼容真空挡块（pods）以提高灵活性；SMART ZONING 真空管理可快速处理不同面板规格（例如：3090 x 2100 mm、3090 x 1530 mm、2500 x 1250 mm）。
抽屑与除尘：抽吸罩优化吸尘效果并减少所需抽吸量；位置控制的抽吸接口根据需要在钻头与主轴间移动全部抽吸能力；传送带上方的工作台抽吸在运输过程中清洁工件表面；工作台下方抽吸移除最终切屑。
物料搬运与自动化：可选面板升降台实现自动上料（将板材堆定位到工作高度并校正）；提供多种自动化/上料与下料解决方案以实现最大生产力。
维护与用户便利：维护开口便于快速更换刀具或进行维护；状态指示灯即时显示机床状态信息。
技术参数
FORMAT4 profit H100 是一款用于面板切割、钻孔和铣削的嵌套式（Nesting）CNC加工中心，面向现代木工与定制家具加工车间。可在一次加工中完成整套定制家具的所有孔、槽和连接件。嵌套技术可最大化材料与时间节省。该机可配多种上下料方案扩展为全自动化，实现高产能。
主要产品描述
提供四种规格（16.38、22.32、22.43、22.61）。配备集成的 SMART ZONING 真空管理、高级自动化选项、高性能钻头、新型安全设计等。设有凹入式定位排以便于主轴的无限制使用，200 mm 的大 Z 通高适合高件加工。标配换刀器及可选移动式旋转换刀器，并留有大锯片拾取位，刀位最多可达 35 个。上料台的自动预贴标减少错误并缩短处理时间。
亮点
- Smart Zoning：快速处理多种面板规格，切换规格速度快
- 位置控制的吸尘接口：在钻头与主轴间动态分配吸力
- 自动化方案：可扩展为全自动化，提供多种上/下料方案
产品优势与 USP
- 定制化融资方案
- 工业连续运行中的稳定高性能
- 为客户量身优化的生产解决方案
- 采用优质组件的坚固设计
- 多种规格包可选，含高科技解决方案
- 完整的工程精度
- 优越的用户舒适性
- 获奖设计
- 来自奥地利的品质与精度
- 不妥协的生产力
- 购前、购中与购后完整服务包
- 自动化方案与车间联网选项
- 软件与设备来自同一供应商
细节与特性
F4®Integrate 软件生态：工具库（F4Toolbox）、集成 CAD/CAM（F4Create）、机床操作控制（F4Operate）——为 CNC 加工流程设计的统一直观界面。控制采用 G-Code，为外部行业程序的接入提供便利。
主轴选项：电机功率 10、12 或 15 kW（视系列而定），转速可达 24,000 rpm；变频器控制；直接连接至 Z 轴钻头支撑模块；双线性导轨与研磨滚珠丝杠确保垂直定位精度；自动 HSK F63 刀具夹持并带传感器检测，刀具夹气动清洁。可选 C 轴作为第四插补轴（360°），带压缩空气接口。
钻头头架：可配置的钻头布局（仅垂直主轴或主轴 + 切槽锯，支持垂直与水平加工）。切槽电机由变频器控制，最高 7,500 rpm。
刀具管理：自动刀具长度测量系统（刀具长度参数以 0.01 mm 存储）；上料台自动标识减少错误并缩短处理时间。
夹具与真空：酚醛树脂工作台可兼容真空挡块（pods）以提高灵活性；SMART ZONING 真空管理可快速处理不同面板规格（例如：3090 x 2100 mm、3090 x 1530 mm、2500 x 1250 mm）。
抽屑与除尘：抽吸罩优化吸尘效果并减少所需抽吸量；位置控制的抽吸接口根据需要在钻头与主轴间移动全部抽吸能力；传送带上方的工作台抽吸在运输过程中清洁工件表面；工作台下方抽吸移除最终切屑。
物料搬运与自动化：可选面板升降台实现自动上料（将板材堆定位到工作高度并校正）；提供多种自动化/上料与下料解决方案以实现最大生产力。
维护与用户便利：维护开口便于快速更换刀具或进行维护；状态指示灯即时显示机床状态信息。
技术参数
- 型号 / 商用名称：profit H100
- 品牌：FORMAT4 (Felder Group)
- 可选尺寸：16.38、22.32、22.43、22.61（系列变体）
- Z 通高（净空高度）：200 mm
- 最大刀位数：最多 35（标准换刀器 + 可选旋转换刀器 + 大锯片拾取位）
- 主轴功率选项：10 kW、12 kW 或 15 kW（视系列而定）
- 主轴转速：最高 24,000 rpm
- 主轴驱动：变频器控制；HSK F63 自动刀具夹持；刀具夹气动清洁
- C 轴：可选第四插补轴（360°），带压缩空气接口
- 钻头头架：多种配置（垂直主轴；主轴 + 切槽锯）；切槽时变频电机最高 7,500 rpm
- 刀具测量：自动刀具长度测量，精度 0.01 mm
- 真空管理：SMART ZONING，支持多种面板规格及快速换型
- 工作台：酚醛树脂工作台，兼容真空 pods
- 抽吸：位置控制抽吸接口；抽吸罩；上表面抽吸；工作台下抽吸
- 自动化：可扩展至全自动（上/下料方案、升降台、输送带集成）
- 自动预贴标：上料台减少错误与处理时间
- 维护：便于工具更换与维护的快速访问开口
- 软件：F4®Integrate 与 F4®Solutions 生态（集成 CAD/CAM、嵌套优化、机床数据传输）
