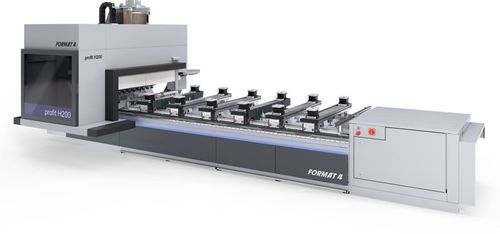

多功能切割和加工中心 H200R

CNC数控木质

概述
FORMAT4 profit H200R 是一款通用数控加工中心，适用于批量生产与定制实木零件（门、窗、楼梯部件、实木家具）。重新设计的钢肋机身提供高刚性与良好动态性能。集成软件与多种刀库/换刀器选项可实现灵活自动化与高精度加工，满足工业木工生产需求。

主要特性

• 可达36个刀位，支持多种换刀器配置（可选4位线性换刀器）
• F4®Integrate 软件：集成刀具库、CAM（F4Create）与机床操作（F4Operate）于单一界面
• lightPos LED 吸盘定位系统，超过6000颗LED，实现快速、直观且精准的工件定位
• 双回路真空管理，控制台锁定提升工艺可靠性
• 控制台与吸盘位置显示；可选激光精确定位吸盘
• 多种吸盘形状与可复用吸垫/夹具，确保工件可靠支撑
• 压缩空气框架夹具提供更高夹紧力；压缩空气接口位于控制台底部
• 直观的24"触摸屏控制，界面结构清晰
• 自动定位的排尘罩可降低粉尘与噪音排放
• 装载支撑（送料导轨）便于单人上卸大件工件
• 模板铣接头便于夹紧复杂工件
• 可单独激活/停用控制台以在不释放真空的情况下清除废料
• 边加工用的切屑偏转板与切屑输送机，优化切屑/粉尘排除
• 状态指示灯通过变色可视化机床状态

亮点 / 附加优势

• 量身定制的融资方案
• 适用于持续的工业化运行
• 可为客户定制的生产优化方案
• 坚固机身与高质量组件
• 多种配置包与高科技自动化选项
• 精密工程与良好的人机舒适性
• 购前、购中、购后的一体化服务包
• 软件与机床同一供应商，便于系统集成

部分细节
F4®Integrate
一体化CNC软件，包含F4Toolbox（刀具库）、集成CAD的CAM（F4Create）以及机床操作（F4Operate），在统一一致的界面中运行。基于G-code，便于接入现有生产程序。

lightPos
视觉定位系统，超过6000颗LED指示吸盘尺寸、位置与朝向。X轴上的RGB LED显示加工状态；X、Y轴上的LED显示工件位置与尺寸，减少设定时间。

挡块排
H200系列配备后部与中央挡块排；坚固的圆柱挡块可灵活定位小、中、大型工件。

维护开口
罩盖可轻松打开，便于快速更换刀具或进行维护保养。

框架加工
压缩空气框架夹具提供更高夹持力；压缩空气接口位于控制台底部。

工作区域（台面）
工作区域：X = 3300 mm
Y = 1280 mm
Z = 250 mm（自控制台高度起的通行高度）

技术规格

• 型号：profit H200R
• 品牌：FORMAT4
• 工作区域 (X × Y × Z)：3300 mm × 1280 mm × 250 mm（自控制台起的通行高度）
• 主轴：变频调速刨床电机，12–15 kW，最高24,000 rpm
• 刀具接口：HSK F63，自动夹紧并带传感器控制的刀具预紧
• 第四轴：C轴为标准配置，带360°插补与压缩空气接口
• 刀位：最多36个（多种换刀器选项；可选4位线性换刀器）
• 真空系统：多种吸盘形状、双回路真空管理、可选lightPos定位
• 控制：24"触摸屏，搭配F4®Integrate（F4Toolbox, F4Create, F4Operate）
• 排风：受控排尘罩、切屑偏转板和切屑输送机
• 自动化与搬运：装载支撑 / 送料导轨，支持单人操作
• 设计：带肋钢制机身，保证最大稳定性
