CNC数控切割和加工中心 H08

木质

产品概述

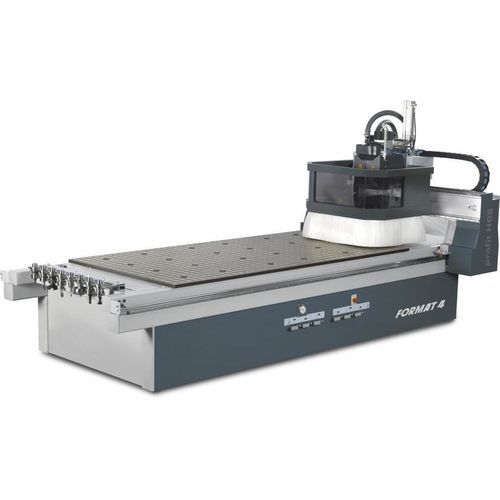

Format4的profit H08是用于专业嵌套（nesting）应用的数控加工中心，适用于空间受限的场合。该机床在加工木材、塑料、铝复合板和石膏板等多种材料时，旨在实现高精度和提高生产率。

主要特性

• 快速且简单：在狭小空间内进行标准面板加工
• 对木材、塑料、铝复合板和石膏板保持高效加工能力
• 门式结构（“Gantry”）驱动：速度快、精度高、维护要求低
• 优化网格几何的矩阵台，可获得理想的嵌套结果
• 光束传感器控制和急停保证最佳操作安全性
• 机床与软件同厂供应：Format4集成软件解决方案
• Format4 Woodflash Control：程序创建简单、多种自动化可能性及程序的持续监控
• 条码连接以便于网络化车间集成

亮点

• 主轴选项含变频器控制、自动HSK F63刀具夹紧及气动刀柄清洁
• 受控的抽尘接口可在钻头和主轴之间实现高效抽尘
• 门式（Gantry）驱动：双侧驱动门式结构，X/Y采用齿条与小齿轮传动以实现高速移动
• 真空系统与真空格栅工作台可提供最大夹持力和均匀的吸附分布
• 定制化自动化：带电动推出器选项的自动下料单元
• 提供多种配置包和高科技解决方案

软件与控制

• Format4 Woodflash Control：用户友好的编程、快速的程序创建及多种自动化选项
• Compact-control 版本：可从外部软件运行 ISO 代码和 Woodflash 程序
• 条码连接以便于集成到网络化车间

真空与嵌套
优化网格几何的矩阵工作台提供全表面支撑并确保工件的精确定位。参照挡块可直接安装于工作台，并可选配防碰撞传感器进行监控。

安全性与操作便捷性

• 光束传感器监控进入危险区域
• 急停用于中止正在运行的程序
• FORMAT4电气柜内置CNC控制，含LED状态显示、电子电位器和USB接口

适用对象
FORMAT4 profit H08面向需要一台紧凑型嵌套CNC以工业性能加工面板及多种材料，并需自动化选项与集成软件解决方案的专业用户。

参数 / 技术规格

• 型号标识：profit H08
• 工作范围（可选）：H08 13.25：X = 2500 mm；Y = 1250 mm；Z = 85 mm
• 工作范围（可选）：H08 16.31：X = 3090 mm；Y = 1530 mm；Z = 85 mm
• 真空格栅工作台：标准60 x 60 mm，每个区域4个真空接口；可选30 x 30 mm升级
• 真空系统保持容量：最高可达750 m³/h
• 工作区划分为真空区：H08 13.25 = 6区；H08 16.31 = 8区（通过前侧手柄手动控制）
• 主轴/铣削电机：变频器控制；电机功率选项10、12或15 kW，视系列而定；最高24,000 rpm
• 刀具夹持：自动HSK F63；气动刀柄清洁；夹持通过传感器检测
• C轴：可作为360°插补轴，带用于聚合物/工具的压缩空气接口
• 钻头头部变体：DH 8（8个垂直主轴）；DH 12（12个垂直主轴）；DH 16（12垂直 + 4水平主轴及2把锯片）
• 钻孔电机：变频驱动，垂直钻孔可达6,000 rpm（视配置而定）
• 换刀器：侧置8、11或15位换刀器
• 自动刀具测量：刀具长度以0.01 mm存入刀具数据库
• 门式/驱动：双侧驱动门式结构，确保最高精度与重复性；X和Y采用齿条传动以实现高速运动与短切换时间
• 抽吸特性：受控抽吸接口在钻头与主轴之间传递全部抽吸能力；推进器选项允许用于除尘工作台的第三抽吸位置
• 推进器/下料：高度可调推进器可缩短换装时间；可选自动下料单元用于成品
• 工作台材质：酚醛树脂真空工作台（不腐蚀，耐冷热稳定）
• 可加工材料：木材、塑料、铝复合板、石膏板；特殊配置下亦支持Alucobond等类似材料
• 自动化与集成：多种自动化选项、网络能力、与F4Solutions软件兼容
