立式加工中心 Creator 1250

用于木材HSKF63铣削

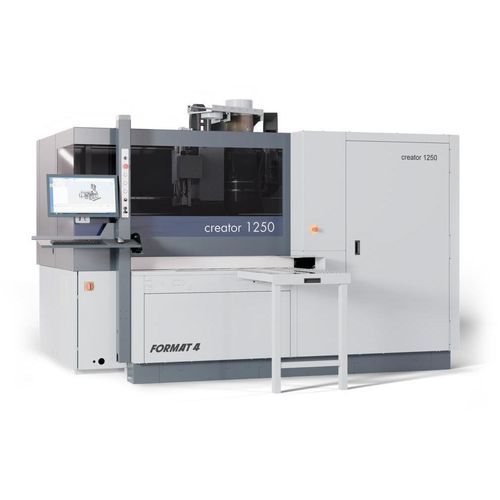

Format4 Creator 1250 – 面板加工用紧凑型CNC加工中心
Format4 Creator 1250 将小占地与高性能主轴（最高12 kW）、可配置钻头和17位线性刀库相结合，可实现短换刀时间。加工工件最大可达6 m 长、1250 mm 宽、80 mm 厚。水平工件输送与高度可调的支撑台便于符合人体工程学的搬运和单人上料。可选滚轮延长和X轴延长以适应长工件。

Highlights

• 定制化融资方案
• 适用于工业连续运行的稳定性能
• 面向客户的定制生产解决方案
• 坚固设计，采用高端部件
• 多种配置包及高科技选项
• 完整的工程精度
• 良好的用户操作舒适性
• 获奖设计
• 奥地利制造的质量与精度
• 重视生产效率与服务
• 自动化与车间联网准备
• 软件与设备一体化交付

X轴延长（可选）
X轴可选延长至3600 mm（标配1470 mm），可显著减少中长件的换件周期，提高每班产量。

皮带供料两夹系统（可选）— 要点
两夹具由独立伺服电机驱动，除夹具接触点外可实现工件的动态连续移动。

• 夹具内置精密滚珠轴承作为定位参考点，确保边缘友好输送
• 配合相应夹具可实现四面定尺并自动清除夹具侧切屑
• 夹具侧定尺无需人工调节
• 开启时气动行程释放，防止定位和复夹时滑移
• 定位速度高达90 m/min，实现快速换位
• 气动夹紧力通过带压力表的控制阀可调，适应不同材料并保护敏感表面

销钉装置（X方向）— 详情
X方向销钉装置由两部分组成：安装于钻头的插入单元和机内的振动器及水/胶箱。可在X方向插入销钉；支持销钉宽度8 mm；允许长度20、25、30、35或40 mm（公差±0.2 mm）。支持吸水膨胀销钉；存储及湿度会影响结果。

主轴与钻头
标准机配备12 kW高性能主轴。标配钻头DH17（可选DH25）以提供全面加工能力。所有相关主轴均为电机驱动。

四面加工
铣削单元可在外缘保持直角的面板上实现四面定尺与开口。搭配合适夹具时，夹具侧切屑可实现自动排出。

水平工件输送 — 顶面加工
水平加工概念使单人即可操作较重工件；两侧的高度可调承载台有助于物料搬运。

F4Integrate CNC 软件
F4Integrate 集成了工具库（F4Toolbox）、CAM/集成CAD 编程（F4Create）与机床操作（F4Operate）于统一界面。基于G-code，便于外部程序整合与程序传输。

刀库与刀具
17位线性刀库可容纳多种刀具及最多4个单元，保证短换刀时间。

主轴 — 技术说明
可选电机功率：9 kW 与 12 kW；转速可达24,000 rpm。电机变频驱动并直接安装在Z轴上。双线性导轨与研磨滚珠丝杠确保Z轴精确导向。自动 HSK F63 刀具夹持，带夹持检测传感器及气动刀柄清洁。可选 C 轴（360° 插补）并带压缩空气接口。

可选钻头配置（选项）
根据生产需要选择钻头配置：

• DH17：11个垂直主轴、6个水平主轴、X方向1把开槽锯片
• DH25：17个垂直主轴、8个水平主轴、X方向1把开槽锯片
• DH18（Lamello Clamex P 插件）：14个垂直主轴、X和Y方向的两个水平钻组、X方向开槽锯片、两个 Lamello Clamex 刀具

附加选项与系统特性
用于长工件的滚轮/轴延长、智能夹持系统、洁净排屑技术、自动化准备以及集成软件解决方案。

技术规格

• 型号：Creator 1250
• 工件最大长度：可达6 m
• 工件最大宽度：1250 mm
• 工件最大厚度：80 mm
• 主轴功率：最高12 kW（提供多个版本）
• 主轴转速：最高24,000 rpm（视版本而定）
• 主轴接口：HSK F63（自动夹持）
• 刀库：17位线性刀库（最多可容纳4个单元）
• 可选X轴延长：最高3600 mm
• 两夹带式送料器：独立伺服驱动夹具；定位速度高达90 m/min；气动可调夹紧力
• 销钉装置：销钉宽度8 mm；长度20/25/30/35/40 mm；公差±0.2 mm；支持膨胀销钉
• 钻头选项：DH17 (11V/6H)、DH25 (17V/8H)、DH18 Lamello (14V + 水平组 + Lamello 刀具)
• 预行程/最大钻孔长度：70 mm
• 开槽锯（X）：最大直径120 mm；最大齿厚10 mm；最高7,500 rpm
• 控制软件：F4Integrate（工具库、CAM/CAD、F4Operate）
• 加工概念：水平工件输送（顶面加工）
• 结构：坚固机身，配备洁净排屑技术并具备自动化准备
