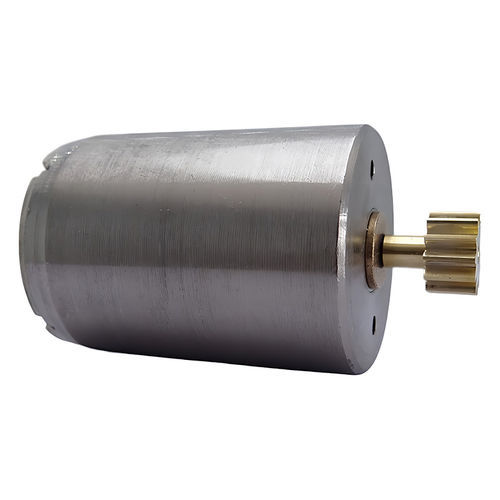

直流电机 A22C-14

24伏无芯紧凑型

产品概述
A22C 系列为外径 φ22 mm 的无铁芯电机。该系列包含多个针对不同电压、转矩和应用优化的子型号。产品页面提供详细规格、外形图和可下载的 CAD 数据。

应用

• 测量仪器
• 高压钉枪（示例：A22C-12、A22C-24）
• 需要紧凑型无铁芯电机的一般精密/工业应用

产品系列 - 主要型号（表）
Header: Model | Outer Diameter [mm] | Length [mm] | Applied Voltage [V] | Terminal resistance [Ω] | No Load Rotation Speed [r/m] | No Load Current [mA] | Startup Current [mA] | Startup Torque [mN·m] | Max Efficiency [%] | Output [W]
A22C-32 | 22 | 25.3 | 24.0 | 78.8 | 9,840 | 6 | 305 | 6.82 | 73.9 | 1.76
A22C-31 | 22 | 25.3 | 7.2 | 1.74 | 13,500 | 105 | 4,138 | 20 | 70.7 | 7.08
A22C-26 | 22 | 25.3 | 7.2 | 1.35 | 14,000 | 85 | 5,350 | 25.4 | 76.4 | 9.33
A22C-25 | 22 | 25.3 | 12.0 | 200 | 2,420 | 2 | 60 | 2.7 | 66.8 | 0.17
A22C-24 | 22 | 25.3 | 6.0 | 1.15 | 13,400 | 120 | 5,200 | 21.2 | 71.9 | 7.45
A22C-13 | 22 | 25.3 | 12.0 | 11.6 | 9,800 | 12 | 1,034 | 11.8 | 79.6 | 3.03
A22C-12 | 22 | 25.3 | 6.0 | 3.3 | 10,100 | 31 | 1,818 | 10 | 75.6 | 2.64
A22C-05 | 22 | 25.3 | 3.0 | 0.8 | 10,200 | 55 | 3,750 | 10.2 | 77.2 | 2.73
A22C-03 | 22 | 25.3 | 6.0 | 6.6 | 5,700 | 15 | 909 | 8.84 | 76.0 | 1.32
A22C-01 | 22 | 25.3 | 12.0 | 12.8 | 8,900 | 15 | 938 | 11.7 | 76.3 | 2.72
A22C-33 | 22 | 30.3 | 24.0 | 15.8 | 10,890 | 9 | 1,519 | 31.6 | 85.2 | 9.01
A22C-30 | 22 | 30.3 | 6.0 | 111.5 | 1,100 | 2 | 54 | 2.6 | 65.2 | 0.07
A22C-29 | 22 | 30.3 | 6.0 | 87.8 | 1,160 | 2 | 68 | 3.18 | 68.7 | 0.10
A22C-28 | 22 | 30.3 | 6.0 | 1.14 | 13,500 | 95 | 5,263 | 21.5 | 74.9 | 7.62
A22C-27 | 22 | 30.3 | 5.5 | 1.55 | 8,500 | 25 | 3,550 | 21.6 | 83.9 | 4.81
A22C-04 | 22 | 30.3 | 6.0 | 5.0 | 6,100 | 20 | 1,200 | 10.9 | 75.8 | 1.74
A22C-14 | 22 | 30.3 | 24.0 | 14.1 | 12,000 | 20 | 1,700 | 31.7 | 79.5 | 9.97
A22C-08 | 22 | 30.3 | 6.0 | 2.0 | 6,500 | 50 | 3,000 | 25.6 | 75.8 | 4.35

可定制项（各型号通用）

• 减速器（gear head）
• 引出针
• 引线
• 深沟球轴承
• 接地端子

注意
本系列包含多种子型号，电压、阻抗、转速、转矩和输出各异。每个型号均提供外形图和 CAD 数据，便于设计导入和评估。
