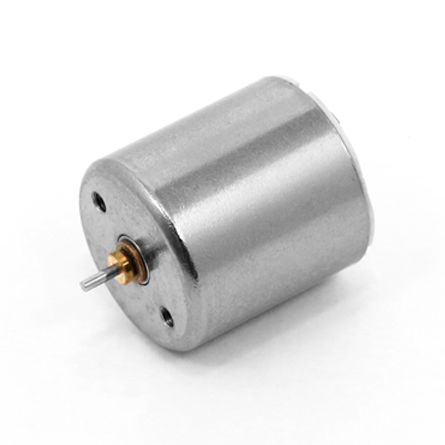

直流电机 A17B-30

4.5 V无芯微型

概述
A17B系列无铁芯电机（外径φ17.4 mm）为小型设备用的微型无铁芯直流电机系列。代表性子型号A17B-43用于带电动风扇的口罩等。外形图和CAD数据可下载以供设计参考。

代表产品（A17B-43）— 主要规格表
型号 | 外径 [mm] | 长度 [mm] | 施加电压 [V] | 端子电阻 [Ω] | 转速 [r/min] | 空载电流 [mA] | 起动电流 [mA] | 转矩 [mN･m] | 效率 [%] | 输出 [W]
A17B-43 | 17.4 | 15.8 | 3.7 | - | 16,140 | 32 | 2,467 | 5.26 | 78.5 | 2.22

A17B系列其他样本（节选）
型号 | 外径 [mm] | 长度 [mm] | 施加电压 [V] | 端子电阻 [Ω] | 转速 [r/min] | 空载电流 [mA] | 起动电流 [mA] | 转矩 [mN･m] | 效率 [%] | 输出 [W]
A17B-42 | 17.4 | 15.8 | 4.8 | - | 22,100 | 40 | 2,824 | 5.69 | 77.6 | 3.29
A17B-33 | 17.4 | 15.8 | 4.5 | - | 18,000 | 40 | 2,601 | 6.02 | 76.7 | 2.84
A17B-28 | 17.4 | 15.8 | 4.8 | - | 14,000 | 20 | 1,300 | 4.13 | 76.7 | 1.51
A17B-44 | 17.4 | 18.4 | 12.0 | - | 17,900 | 15 | 1,535 | 9.63 | 81.2 | 4.52
（页面列有更多A17B系列变体，列项可比。）

可定制项

• 引脚
• 引线
• 接地端子

备注
上述表格列出各型号的典型电气和机械特性：转速（r/min）、电流（mA）、转矩（mN·m）、效率（%）和输出功率（W）。所示数值为各子型号产品数据表中的数值。
