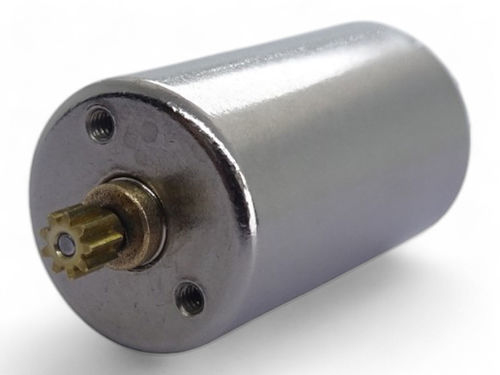

直流电机 A12C-29

12V无芯用于矿产工业

概述
C.I. TAKIRON 的 A12C 系列无铁芯电机外径为 φ12.4 mm，提供多种长度（示例：21.5 mm、24.8 mm、30.8 mm）。各型号针对不同应用优化，例如牙科设备、单反相机、监控摄像机等。该系列涵盖不同的额定电压、端子电阻、空载转速和扭矩以满足多样化的应用需求。

可定制项

• 齿轮箱（gear head）
• 输出针脚（lead pin）
• 输出线（lead wire）
• 接地端子

代表型号（关键参数）

• A12C-37：外径 12.4 mm | 长度 21.5 mm | 额定电压 9.2 V | 空载转速 21,500 r/min | 空载电流 30 mA | 起动电流 3,016 mA | 扭矩 12.1 mN·m | 效率 81% | 输出 6.8 W
• A12C-31：外径 12.4 mm | 长度 24.8 mm | 额定电压 11.1 V | 空载转速 24,800 r/min | 空载电流 35 mA | 起动电流 4,620 mA | 扭矩 19.4 mN·m | 效率 83.3% | 输出 12.6 W
• A12C-28：外径 12.4 mm | 长度 30.8 mm | 额定电压 9.0 V | 空载转速 19,700 r/min | 空载电流 35 mA | 起动电流 5,000 mA | 扭矩 21.5 mN·m | 效率 84% | 输出 11.1 W
• A12C-12：外径 12.4 mm | 长度 30.8 mm | 额定电压 9.0 V | 空载转速 20,500 r/min | 空载电流 50 mA | 起动电流 5,455 mA | 扭矩 22.5 mN·m | 效率 81.8% | 输出 12.1 W
• A12C-07：外径 12.4 mm | 长度 30.8 mm | 额定电压 6.0 V | 空载转速 20,400 r/min | 空载电流 65 mA | 起动电流 6,000 mA | 扭矩 16.5 mN·m | 效率 80.3% | 输出 8.81 W
• A12C-20：外径 12.4 mm | 长度 21.5 mm | 额定电压 6.0 V | 空载转速 5,820 r/min | 空载电流 4 mA | 起动电流 211 mA | 扭矩 1.99 mN·m | 效率 74.3% | 输出 0.3 W
• A12C-30：外径 12.4 mm | 长度 21.5 mm | 额定电压 3.7 V | 空载转速 20,200 r/min | 空载电流 40 mA | 起动电流 3,936 mA | 扭矩 6.75 mN·m | 效率 80.9% | 输出 3.57 W
• A12C-33：外径 12.4 mm | 长度 21.5 mm | 额定电压 3.0 V | 空载转速 5,310 r/min | 空载电流 7 mA | 起动电流 317 mA | 扭矩 1.63 mN·m | 效率 72.5% | 输出 0.23 W

说明
所有数值均在外径 12.4 mm 系列的产品列表表格中提供。每个型号标示的可定制项：齿轮箱、输出针脚、输出线、接地端子。详细外形图和 CAD 数据可向制造商获取（此处不包含）。

技术规格

• 系列：A12C
• 外径：12.4 mm（名义值）
• 可用长度：多种（示例：21.5 mm、24.8 mm、30.8 mm）
• 额定电压：视型号而定（示例：3.0 V、3.7 V、6.0 V、7.4 V、8.0 V、9.2 V、11.1 V、12.0 V）
• 端子电阻、空载转速/电流、起动电流/起动扭矩、最大效率和输出：按型号规定（数值见表）
• 可定制项：齿轮箱、输出针脚、输出线、接地端子
