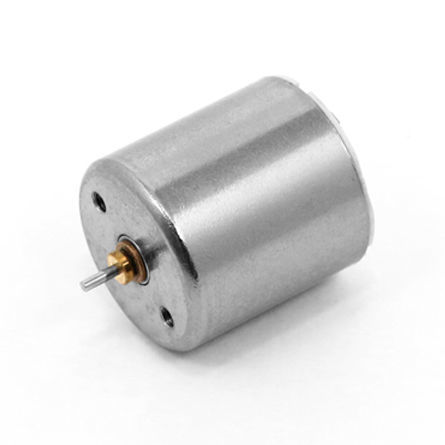

直流电机 A17B-21

电刷4.5 V无芯

概述
A17B 系列为 C.I. TAKIRON 生产的无铁芯（有刷）直流微型电机系列。系列机型均为外径 17.4 mm，提供多种长度（15.8 mm 与 18.4 mm）及电气配置。各子型号针对不同的额定电压、端电阻、转速与转矩点进行优化，适用于微型通风、微型风扇、医疗设备与小型执行器等应用场景。

主要参数（部分型号）

• A17B-43 — 长度 15.8 mm、适用电压 3.7 V、端电阻 1.50 Ω、空载转速 16,140 r/min、空载电流 32 mA、最大输出 2.22 W
• A17B-44 — 长度 18.4 mm、适用电压 12.0 V、端电阻 7.8 Ω、空载转速 17,900 r/min、空载电流 15 mA、最大输出 4.52 W
• A17B-41 — 长度 18.4 mm、适用电压 18.0 V、端电阻 13.4 Ω、空载转速 22,300 r/min、空载电流 16 mA、最大输出 5.89 W
• A17B-40 — 长度 18.4 mm、适用电压 12.0 V、端电阻 5.19 Ω、空载转速 22,000 r/min、空载电流 25 mA、最大输出 6.78 W
• A17B-29 — 长度 18.4 mm、适用电压 7.4 V、端电阻 2.35 Ω、空载转速 22,000 r/min、空载电流 30 mA、最大输出 5.72 W
• A17B-17 — 长度 18.4 mm、适用电压 4.5 V、端电阻 0.30 Ω、空载转速 13,800 r/min、空载电流 21 mA、最大输出 1.64 W

A17B-43 产品详情

• 型号：A17B-43
• 外径：17.4 mm
• 长度：15.8 mm
• 适用电压：3.7 V
• 端子电阻：1.50 Ω
• 空载转速：16,140 r/min
• 空载电流：32 mA
• 启动电流：2,467 mA
• 启动转矩：5.26 mN·m
• 最高效率：78.5 %
• 最大输出：2.22 W

可定制项目（系列与型号）

• 引脚（lead pin）
• 引线（lead wire）
• 接地端子

备注
上述参数为各型号的代表性数据（外径、长度、推荐/适用电压、端子电阻、空载转速/电流、启动电流/转矩及最高效率/输出）。完整型号表与性能曲线请参阅 A17B 系列数据表。
