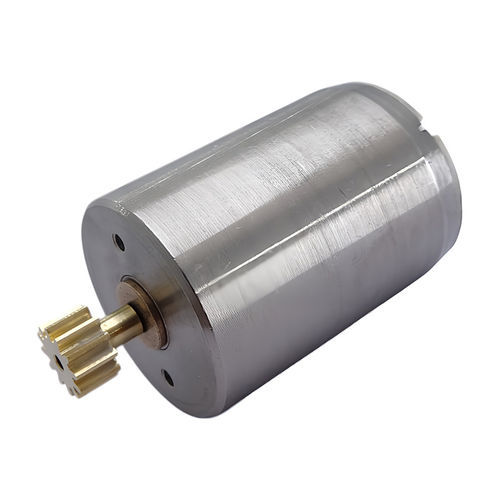

直流电机 A22C-27

5V无芯用于小型电动工具

概述
C.I. TAKIRON 的 A22C 系列无铁芯电机（外径 φ22 mm）。A22C 系列包含多个子型号，应用于测量仪器和高压钉枪等场景（示例：A22C-12、A22C-24）。产品资料中提供外形图和 CAD 数据下载（产品页面会在可用时列出 outline/CAD 资源）。

产品系列（部分型号及技术表）
列：型号 | 外径 [mm] | 长度 [mm] | 额定电压 [V] | 端子电阻 [Ω] | 空载转速 [r/m] | 空载电流 [mA] | 起动电流 [mA] | 起动转矩 [mN·m] | 效率 [%] | 输出 [W]
A22C-32 | 22 | 25.3 | 24.0 | 78.8 | 9,840 | 6 | 305 | 6.82 | 73.9 | 1.76
A22C-31 | 22 | 25.3 | 7.2 | 1.74 | 13,500 | 105 | 4,138 | 20 | 70.7 | 7.08
A22C-26 | 22 | 25.3 | 7.2 | 1.35 | 14,000 | 85 | 5,350 | 25.4 | 76.4 | 9.33
A22C-25 | 22 | 25.3 | 12.0 | 200 | 2,420 | 2 | 60 | 2.7 | 66.8 | 0.17
A22C-24 | 22 | 25.3 | 6.0 | 1.15 | 13,400 | 120 | 5,200 | 21.2 | 71.9 | 7.45
A22C-13 | 22 | 25.3 | 12.0 | 11.6 | 9,800 | 12 | 1,034 | 11.8 | 79.6 | 3.03
A22C-12 | 22 | 25.3 | 6.0 | 3.3 | 10,100 | 31 | 1,818 | 10 | 75.6 | 2.64
A22C-05 | 22 | 25.3 | 3.0 | 0.8 | 10,200 | 55 | 3,750 | 10.2 | 77.2 | 2.73
A22C-03 | 22 | 25.3 | 6.0 | 6.6 | 5,700 | 15 | 909 | 8.84 | 76.0 | 1.32
A22C-01 | 22 | 25.3 | 12.0 | 12.8 | 8,900 | 15 | 938 | 11.7 | 76.3 | 2.72
A22C-33 | 22 | 30.3 | 24.0 | 15.8 | 10,890 | 9 | 1,519 | 31.6 | 85.2 | 9.01
A22C-30 | 22 | 30.3 | 6.0 | 111.5 | 1,100 | 2 | 54 | 2.6 | 65.2 | 0.07
A22C-29 | 22 | 30.3 | 6.0 | 87.8 | 1,160 | 2 | 68 | 3.18 | 68.7 | 0.10
A22C-28 | 22 | 30.3 | 6.0 | 1.14 | 13,500 | 95 | 5,263 | 21.5 | 74.9 | 7.62
A22C-27 | 22 | 30.3 | 5.5 | 1.55 | 8,500 | 25 | 3,550 | 21.6 | 83.9 | 4.81
A22C-04 | 22 | 30.3 | 6.0 | 5.0 | 6,100 | 20 | 1,200 | 10.9 | 75.8 | 1.74
A22C-14 | 22 | 30.3 | 24.0 | 14.1 | 12,000 | 20 | 1,700 | 31.7 | 79.5 | 9.97
A22C-33（详细变体列出） | 22 | 30.3 | 24.0 | 15.8 | 10,890 | 9 | 1,519 | 31.6 | 85.2 | 9.01

常见可定制项

• Gear head
• Lead pin
• Lead wire
• Ball bearing
• Grounding terminal

备注
产品条目包含按型号的规格表（转速、电流、转矩、效率、输出）。部分 A22C 型号长度不同（页面常见长度：25.3 mm 和 30.3 mm），且各型号适用电压范围不同（示例：3.0 V、6.0 V、7.2 V、12.0 V、24.0 V）。外形图与 CAD 数据（如可用）在产品详情中提供。

技术特性 / 规格

• 系列名称：A22C series
• 制造商 / 品牌：C.I. TAKIRON
• 外径：φ22 mm（系列）
• 典型长度：25.3 mm、30.3 mm（视型号而定）
• 适用电压（各型号示例）：3.0 V、6.0 V、7.2 V、12.0 V、24.0 V
• 按型号报告的关键电气/机械数据：端子电阻 (Ω)、空载转速 (r/m)、空载电流 (mA)、起动电流 (mA)、起动转矩 (mN·m)、效率 (%)、输出 (W)
• 可定制选项：Gear head、Lead pin、Lead wire、Ball bearing、Grounding terminal
