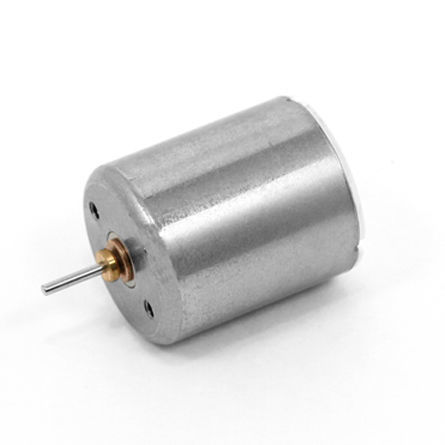

直流电机 A16B-33

12V无芯紧凑型

概述
C.I. TAKIRON 的 A16B 系列无芯直流电机（外径 φ16 mm）为小直径无芯电机家族，提供多个子型号（示例：A16B-33、A16B-31、A16B-29、A16B-27、A16B-25、A16B-22、A16B-10、A16B-09、A16B-07、A16B-04、A16B-03）。典型应用包括电子锁（安全门）及其他紧凑型电机机械装置。制造商提供外形图和 CAD 数据供下载。该系列支持齿轮头、引脚、引线和接地端子等定制选项。

产品系列表（选定型号）
Model | Outer Diameter [mm] | Length [mm] | Applied Voltage [V] | Terminal resistance [Ω] | No-load Rotation Speed [r/min] | No-load Current [mA] | Startup Current [mA] | Startup Torque [mN·m] | Max Efficiency [%] | Max Output [W]
A16B-33 | 16 | 19.2 | 12.0 | - | 14,200 | 22 | 1,017 | 7.86 | 72.7 | 2.92
A16B-31 | 16 | 19.2 | 5.0 | 6.25 | 9,000 | 25 | 800 | 3.98 | 67.8 | 0.94
A16B-29 | 16 | 19.2 | 4.5 | 2.20 | 18,600 | 35 | 2,045 | 4.57 | 75.5 | 2.22
A16B-27 | 16 | 19.2 | 4.5 | 1.54 | 17,930 | 28 | 2,922 | 6.87 | 81.4 | 3.23
A16B-25 | 16 | 19.2 | 5.0 | 21.7 | 4,900 | 9 | 230 | 2.07 | 64.4 | 0.27
A16B-22 | 16 | 19.2 | 12.0 | 32.5 | 11,000 | 6 | 369 | 3.72 | 76.1 | 1.07
A16B-10 | 16 | 19.2 | 12.0 | 17.0 | 18,000 | 12 | 706 | 4.34 | 75.6 | 2.05
A16B-09 | 16 | 19.2 | 12.0 | 80.0 | 8,100 | 4 | 150 | 2.01 | 70.0 | 0.43
A16B-07 | 16 | 19.2 | 4.5 | 4.7 | 10,600 | 15 | 957 | 3.76 | 76.5 | 1.04
A16B-04 | 16 | 19.2 | 4.5 | 3.5 | 13,500 | 16 | 1,286 | 3.99 | 78.9 | 1.41
A16B-03 | 16 | 19.2 | 4.5 | 7.0 | 12,300 | 17 | 643 | 2.13 | 70.1 | 0.69

可定制项目

• 齿轮头 (gear head)
• 引脚 (lead pin)
• 引线 (lead wire)
• 接地端子

备注
以上数值来自制造商针对 A16B 系列各型号的数据表（列：型号、外径、长度、适用电压、端子电阻、空载转速与电流、启动电流与转矩、最高效率、最高输出）。需根据端子形式、电压及性能要求选择具体子型号。

技术规格

• 系列名称：A16B
• 制造商 / 品牌：C.I. TAKIRON Corporation.
• 外径：16 mm（系列标称值）
• 典型长度：约19.2 mm（随子型号变化）
• 适用电压（系列示例）：4.5 V、5.0 V、12.0 V
• 端子电阻：随型号变化（示例：1.54 Ω、2.20 Ω、3.5 Ω、6.25 Ω、17.0 Ω、21.7 Ω、32.5 Ω、80.0 Ω）
• 空载转速：示例范围 4,900 rpm 至 18,600 rpm（视型号而定）
• 转矩与输出：依型号而定（详见上表）
• 典型用途：电子锁、小型执行器以及需要无芯电机形态的紧凑设备
• 资料：制造商提供的外形图和 CAD 数据可按型号下载
