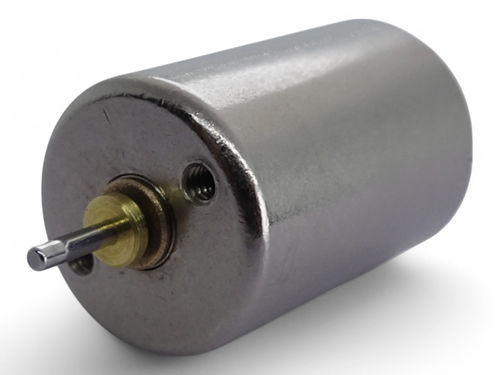

直流电机 A12B-32

直流4.5 V无芯

概述 A12B 系列无铁芯直流电机（外径 φ12 mm）。A12B 系列提供多种子型号，针对不同施加电压、空载转速和扭矩要求进行优化。为机械集成提供外形图和 CAD 数据。可提供样品并支持齿轮箱、引出针、引出线和接地端子等定制，以便 OEM 集成。

产品系列 - 主要型号（表） 型号 | 外径 [mm] | 长度 [mm] | 施加电压 [V] | 端子电阻 [Ω] | 空载转速 [r/m] | 空载电流 [mA] | 起动电流 [mA] | 起动转矩 [mN･m] | 最高效率 [%] | 输出 [W]
A12B-24 | 12 | 15.5 | 4.5 | 4.1 | 23,800 | 45 | 1,100 | 1.83 | 63.6 | 1.14
A12B-37 | 12 | 18.1 | 9.0 | 65.2 | 8,860 | 5 | 138 | 1.24 | 65.6 | 0.29
A12B-36 | 12 | 18.1 | 12.0 | 122.4 | 10,240 | 4 | 98 | 1.01 | 63.7 | 0.27
A12B-35 | 12 | 18.1 | 3.0 | 24.0 | 5,100 | 8 | 125 | 0.62 | 55.8 | 0.08
A12B-33 | 12 | 18.1 | 3.0 | 40.0 | 3,600 | 5 | 75 | 0.52 | 55.0 | 0.05
A12B-32 | 12 | 18.1 | 4.5 | 2.4 | 19,250 | 35 | 1,870 | 4.02 | 74.5 | 2.03
A12B-27 | 12 | 18.1 | 3.0 | 10.3 | 7,750 | 12 | 291 | 0.99 | 63.5 | 0.20

可定制项目

• 齿轮箱
• 引出针
• 引出线
• 接地端子

技术规格

• 系列外径：12 mm（φ12）
• 多个子型号覆盖约 3 V 至 12 V 及以上的施加电压，具体视型号而定
• 按子型号提供的性能指标包括：空载转速、空载电流、起动电流、起动转矩、最高效率和输出功率
• 系列示例极端：高速型号（例如 A12B-24：4.5 V 时 23,800 r/m）以及高电压/高扭矩型号（例如 A12B-36 在 12 V 时）
• 可供设计使用的资料：外形图、CAD 数据和规格表
• 集成时常见的定制选项：齿轮箱、引出针、引出线和接地端子
