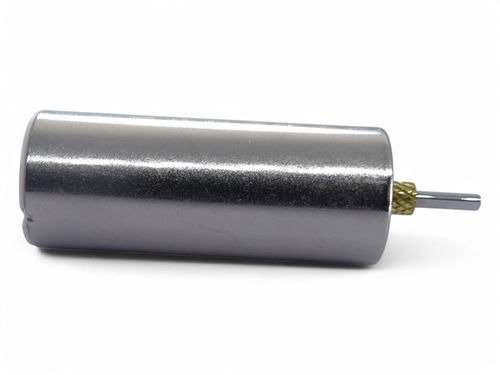

直流电机 A12C-18

3.6 V无芯医疗应用

概述
C.I. TAKIRON 的 A12C 系列无芯电机（外径 φ12.4 mm）。该系列包含多个子型号，长度、供电电压和性能各不相同。本页汇总可用型号、典型应用（牙科治疗设备、单反相机、监控摄像机）、可定制项以及关键技术参数。

型号与主要规格

• 外径：12.4 mm
• 典型长度（按子型号）：21.5 mm、24.8 mm、30.8 mm
• 供电电压范围：约 3.0 V 至 12.0 V（视子型号而定）
• 端子电阻（示例）：约 0.82 Ω 至 49.0 Ω
• 空载转速：约 5,300 至 24,800 r/min，视型号而定
• 空载电流：约 4 至 65 mA；启动电流：约 200 mA 至 6,000 mA（视型号而定）
• 启动转矩：约 1.6 至 22.6 mN·m
• 最高效率范围：约 55% 至 85%
• 输出范围：约 0.23 W 至约 12.6 W（高功率型号）

可定制项目

• 齿轮箱（gear head）
• 输出销（lead pin）
• 引线（lead wire）
• 接地端子

应用实例

• 牙科治疗设备（示例子型号：A12C-30）
• 单反相机执行机构（示例子型号：A12C-31）
• 监控摄像机与云台模块（示例子型号：A12C-20）

技术规格与文档

• 系列：A12C（无芯电机系列）
• 系列典型外径：12.4 mm
• 子型号间存在长度、供电电压和性能的较大差异；有关逐型号数据，请参阅完整型号表
• 性能概览：空载转速从数千至约 24,800 r/min；输出功率从约 0.23 W 至约 12.6 W
• 可定制选项：齿轮箱、输出销、引线、接地端子
• 制造商文档中提供 CAD 文件、外形图及可下载的规格资料
