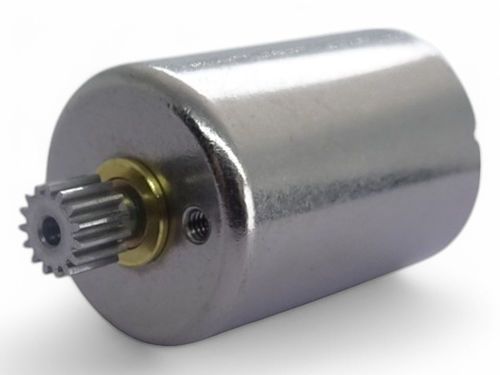

直流电机 A16C-14

3V无芯

概述
C.I. TAKIRON 的 A16C 系列为外径 φ16 mm 的无铁芯（coreless）直流电机，包含多个子型号（A16C-01、-04、-06、-07、-09、-11、-14、-15、-16、-17、-18、-10）。各型号覆盖不同的供电电压（3–24 V）、端子电阻、空载转速、启动电流/启动转矩、效率和输出。A16C-06 已用于燃气检测等安全设备。多款型号提供外形图与 CAD 数据可下载。

型号亮点

• A16C-17 — φ16 mm | 长度 23.7 mm | 6.0 V | 空载 12,400 r/min | 启动转矩 10.8 mN·m | 最大输出 3.5 W
• A16C-18 — φ16 mm | 23.7 mm | 12.0 V | 空载 11,500 r/min | 启动转矩 9.5 mN·m | 最大输出 2.86 W
• A16C-16 — φ16 mm | 23.7 mm | 12.0 V | 空载 18,450 r/min | 启动转矩 10.3 mN·m | 最大输出 4.97 W
• A16C-15 — φ16 mm | 23.7 mm | 6.0 V | 空载 3,220 r/min | 启动转矩 4.06 mN·m | 最大输出 0.34 W
• A16C-14 — φ16 mm | 23.7 mm | 3.0 V | 空载 2,560 r/min | 启动转矩 2.37 mN·m | 最大输出 0.16 W
• A16C-11 — φ16 mm | 23.7 mm | 3.0 V | 空载 4,600 r/min | 启动转矩 3.37 mN·m | 最大输出 0.41 W
• A16C-09 — φ16 mm | 23.7 mm | 6.0 V | 空载 7,300 r/min | 启动转矩 7.3 mN·m | 最大输出 1.4 W
• A16C-07 — φ16 mm | 23.7 mm | 3.0 V | 空载 5,500 r/min | 启动转矩 4.49 mN·m | 最大输出 0.65 W
• A16C-06 — φ16 mm | 23.7 mm | 6.0 V | 空载 6,200 r/min | 启动转矩 6.0 mN·m | 最大输出 0.97 W
• A16C-04 — φ16 mm | 23.7 mm | 6.0 V | 空载 6,200 r/min | 启动转矩 5.09 mN·m | 最大输出 0.83 W
• A16C-01 — φ16 mm | 23.7 mm | 6.0 V | 空载 7,100 r/min | 启动转矩 3.91 mN·m | 最大输出 0.73 W
• A16C-10 — φ16 mm | 23.7 mm | 24.0 V | 空载 20,600 r/min | 启动转矩 22.64 mN·m | 最大输出 12.21 W

通用技术规格

• 系列：A16C（无铁芯电机，外径 16 mm）
• 主要公称外径：16 mm
• 标准长度：23.7 mm（系列典型值）
• 供电电压：3.0 V、6.0 V、12.0 V、24.0 V，视型号而定
• 端子电阻：随型号变化（约 2.53 Ω 至 25.2 Ω）
• 空载转速：约 2,560 至 20,600 r/min，取决于型号与电压
• 启动特性：各型号给出启动电流和启动转矩
• 最大效率与输出：按型号给出（效率最高约 83.3%，输出范围约 0.16 W 至 12.21 W）
• 典型可定制项：gear head、lead pin、lead wire、grounding terminal

可定制项目（系列）

• Gear head
• Lead pin
• Lead wire
• Grounding terminal

备注
许多型号提供外形图和 CAD 数据供下载。产品详细页列出各型号的规格表（转速、电流、转矩、效率、输出）并说明可定制项。
