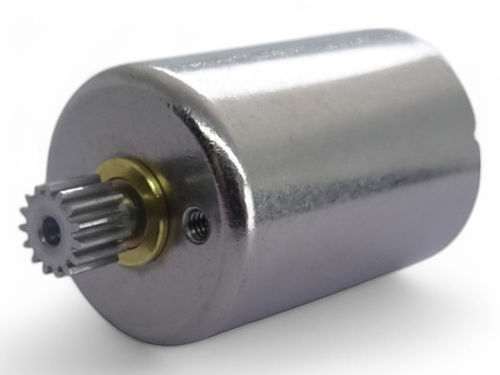

直流电机 A16C-11

3V无芯小尺寸

概述
C.I. TAKIRON Corporation 的 A16C 系列无芯电机外径为 φ16 mm，标称机身长度 23.7 mm。该系列包含多个子型号，依据不同的施加电压和性能点（空载转速、电流、转矩、效率、输出）进行配置，适用于气体探测器等安全设备及其他紧凑型微电机应用。

产品系列表（所选 A16C 型号）
列：型号 | 外径 [mm] | 长度 [mm] | 施加电压 [V] | 端子电阻 [Ω] | 空载转速 [r/m] | 空载电流 [mA] | 起动电流 [mA] | 最大转矩 [mN･m] | 效率 [%] | 输出 [W]
A16C-17 | 16 | 23.7 | 6.0 | - | 12,400 | 18 | 2,372 | 10.8 | 83.3 | 3.5
A16C-18 | 16 | 23.7 | 12.0 | - | 11,500 | 15 | 984 | 9.5 | 76.8 | 2.86
A16C-16 | 16 | 23.7 | 12.0 | - | 18,450 | 30 | 1,714 | 10.3 | 75.3 | 4.97
A16C-15 | 16 | 23.7 | 6.0 | - | 3,220 | 5 | 238 | 4.06 | 73.1 | 0.34
A16C-14 | 16 | 23.7 | 3.0 | - | 2,560 | 6 | 224 | 2.37 | 69.9 | 0.16
A16C-11 | 16 | 23.7 | 3.0 | - | 4,600 | 10 | 561 | 3.37 | 75.1 | 0.41
A16C-10 | 16 | 23.7 | 24.0 | 11.30 | 20,600 | 45 | 2,124 | 22.64 | 73.0 | 12.21
A16C-09 | 16 | 23.7 | 6.0 | - | 7,300 | 15 | 960 | 7.3 | 76.6 | 1.4
A16C-07 | 16 | 23.7 | 3.0 | - | 5,500 | 10 | 882 | 4.49 | 79.8 | 0.65
A16C-06 | 16 | 23.7 | 6.0 | - | 6,200 | 5 | 659 | 6.0 | 83.3 | 0.97
A16C-04 | 16 | 23.7 | 6.0 | - | 6,200 | 5 | 561 | 5.09 | 82.0 | 0.83
A16C-01 | 16 | 23.7 | 6.0 | - | 7,100 | 8 | 500 | 3.91 | 76.3 | 0.73

图库 / 媒体（系列示例）
为代表性型号提供主图及多张产品细节照片。部分代表型号（如 A16C‑17）提供示例图片和演示视频。

可定制项（按型号）

• 齿轮箱
• 引脚
• 引线
• 接地端子

注意
- A16C 系列包含多个子型号，它们具有相同的外径（16 mm）和标称机身长度（23.7 mm），但施加电压及电气/机械性能因子不同，如上表所示。
- 部分型号提供高速（数万 r/m）变体，并且在相关系列中提供不同驱动/振动类型的选项。

技术参数

• 系列名称：A16C
• 制造商 / 品牌：C.I. TAKIRON Corporation
• 外径：16 mm (φ16)
• 标准机身长度（典型）：23.7 mm（随子型号变化）
• 施加电压：取决于型号（常见公称值：3.0 V、6.0 V、12.0 V、24.0 V）
• 端子电阻：取决于型号（部分型号列出具体Ω值，部分未列出）
• 空载转速范围：约 2,560 至约 20,600 r/m（视型号而定）
• 空载电流范围：从几 mA 到数十 mA 不等，视型号而定
• 起动 / 堵转电流及起动转矩：型号特定（详见表格）
• 最大转矩：高压/高功率变体可达约 22.6 mN·m
• 效率与输出：因型号而异；表中示例显示效率可达约 83%，高压变体的输出可达瓦级
• 常见可定制选项：齿轮头、引脚、引线、接地端子
• 典型应用：气体探测器等安全设备及其他紧凑型微电机应用
• 可用资源：产品图片、代表型号的演示视频，以及某些型号的 CAD / 外形图（制造商页面提供下载）
