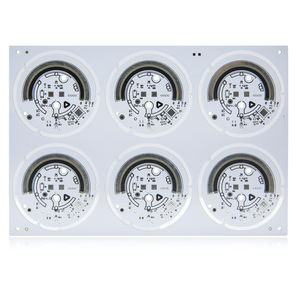

多层印刷电路板
多层印刷电路板

常规印制电路板,在常规板材上通过过孔形成电气连接,经过长期的发展,工艺技术从单面板发展到双面板、多层刚性印制电路。 层数:2层/4层/6层/8层/10层 最大交货板:699mm*594mm 最大铜厚(内/外层):12oz 最大板厚: 5.0mm 最高纵横比:15:1 表面处理:喷纯锡、沉金、沉银、沉锡、OSP、镍钯金、金手指

多层印刷电路板
多层印刷电路板

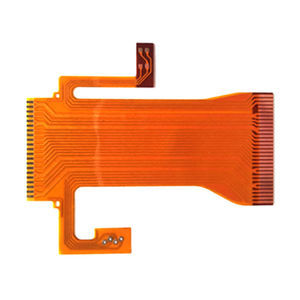

FPC

柔性电路板因其轻薄、可挠曲的特点,已成为大量电子产品的基础部件,广泛应于用智能终端、穿戴电子、消费电子、汽车、医疗、工控等领域。随着电子产品的小型化、多功能化发展,柔性电路板向精细化、多层化发展。 单双面板、多层板(6层及以下) Roll to Roll生产工艺,应对制作更薄的单双面产品需求 0.035mm微孔设计 0.035/0.035mm线宽/线距设计 从SMT到点胶,ICT到FCT,组装及测试全流程支持能力,为客户提供一站式服务 5G FPC 仿真/制造/测试一站式服务能力

金属芯印刷电路板
金属芯印刷电路板

... 标准电路板在全球pcb的使用中仍占很大比例。SYE建造的这些板子主要有2-8层,具有广泛的技术特点。 标准穿透式印制电路板在整个电子行业中使用,特别是在工业和汽车产品中。 SYE提供的标准印制电路板具有以下特点: 边缘镀层用于屏蔽和接地连接 用于高导热性的金属芯(金属、铜或铝)。 嵌币技术 镶嵌铜,用于热点冷却 阻焊剂有绿色、白色、黑色、蓝色、红色、黄色等。 铜的厚度超过140μm 印制电路板行业常用的所有表面 ...

背光照明印刷电路板
背光照明印刷电路板

... 汽车电子 应用领域:汽车灯板(铝)。 层数:2层 板厚:1.2mm Trace 宽度/空间:/表面 处理方式:HASL ...

背光照明印刷电路板
背光照明印刷电路板

... 汽车电子 应用领域:汽车仪表盘(镜面铝)。 层数:2层 板厚:0.8mm 跟踪 宽度/空间:/mil 表面 处理:HASL ...

多层印刷电路板
多层印刷电路板

... 碳墨印刷电路板采用碳浆丝网填孔工艺制成。碳颗粒均匀地分布在热塑性树脂中制成导电油墨,然后覆盖上阻焊油墨。其韧性高、厚度薄、绝缘性好,价格低于镀金。它常用于高压、脉冲和高频电路。 在印刷电路板上制作电路最常用的方法是减法和加法工艺法。加法工艺使用无电解铜或电镀铜生成电路,制作导电碳墨印刷电路板也是一种加法工艺。导电碳墨用于制作导线,导线印在绝缘体上。用这种方法制作各种形状的导电碳墨印刷电路板既简单又有效。 碳墨印刷电路板的生产工艺是减法工艺和加法工艺相结合的 PCB ...

多层印刷电路板
多层印刷电路板

... 一般来说,PCB 板有单面、双面和多层之分。对于一些简单的电器产品,如收音机,单面印刷电路板就足够了。但随着时代的发展,对于多功能、小批量的电子产品,单面和双面 PCB 板已不能完全满足要求,而必须采用多层 PCB 板。多层 PCB 板具有许多优点,如:装配密度高,体积小;电子元件之间的连接缩短,信号传输速度快,布线方便;屏蔽效果好等。 多层印刷电路板的层数没有限制。目前,多层 PCB 板的层数已超过 100 层,常见的有 4L 和 6L PCB 板。那么,多层印刷电路板与单面印刷电路板和双面印刷电路板相比,分别由哪几层组成?它们的含义和用途是什么?让我们一起来看一下。 信号层 信号层分为顶层、中间层和底层,主要用于放置各种元件或进行布线和焊接。 内部平面层 内部平面层又称内部电源层,专门用于布置电源线和地线。这种层仅用于多层 ...

预浸印刷电路板
预浸印刷电路板
M02C23267

... 电路板厚度:2.0 毫米 Dimension:111*84.84mm 原材料:FR4 IT180A 板面铜厚:≥56um 孔筒铜厚:25um 最小线宽/空间:0.20 毫米 最小孔径:0.45 毫米 表面处理:浸金≥1u" 应用:汽车驱动控制 我们先进的钻孔机可满足您严格的规格要求; 孔壁粗糙度≤25um 通过尺寸和定位 公差:±0.03毫米 最小阻焊厚度 0.08mm 避免过度焊接,保护您的产品 精选耐热性能更佳的高 TG 材料,让您对卓越的稳定性充满信心 ...

查看全部产品
Sun and Lynn Circuits
预浸印刷电路板
预浸印刷电路板
M40C23268

... 电路板厚度:0.14 毫米 尺寸:88*57.64 毫米 原材料:双面,RD 铜,无 AD 板面铜厚:20 微米 孔筒铜厚:9um 最小线宽/间距:0.05 毫米 最小孔径:0.2 毫米 表面处理:浸金≥1u" 应用:手机模块 我们的 FPC 生产基地拥有 200,000 平方英尺的产能,可满足消费电子市场的大批量需求。 我们拥有定制的 VCP 电镀生产线和泰克 DSA8300 阻抗测试仪,可确保阻抗控制在 ±8% 范围内。 我们拥有内部 SMT ...

查看全部产品
Sun and Lynn Circuits
预浸印刷电路板
预浸印刷电路板
RM02C00360

... 电路板厚度:0.14 毫米 尺寸:88*58.68 毫米 原材料:双面,RD 铜,无 AD 板面铜厚:20 微米 孔筒铜厚:9um 最小线宽/间距:0.075 毫米 最小孔径:0.2 毫米 表面处理:浸金≥1u" 应用:GPS 我们的 FPC 生产基地拥有 200,000 平方英尺的产能,可满足消费电子市场的大批量需求。 我们拥有进口的 LDI 机器,可满足最小线宽/线距:0.05/0.05 毫米的严格规格。 我们拥有自己的 SMT 生产线,可提供一站式 ...

查看全部产品
Sun and Lynn Circuits
双涂层印刷电路板
双涂层印刷电路板

... 在中国深圳建立了第一家 PCB 工厂深圳环球成功电路有限公司,随后又投资建立了江苏环球成功和江西环球成功两个 PCB 生产基地,以满足小批量到大批量的刚性和金属芯 PCB 生产。同时,提供挠性电路板、刚挠结合电路板和陶瓷电路板,以满足快速发展的需要,实现资源整合。 问:PCB 咨询提供哪些服务? 答:1.PCB 文件,如 Gerber,包括 GTS、GTP、GTO、GTL、GKO、GBS、GBP、GBO、GBL、NC 钻孔层。 2.PCB 说明: [1]电路板尺寸(毫米) [2]印刷电路板层数 [3]材料 [4]PCB ...

查看全部产品
SCSPCBA (Success Circuits Group Limited)
多层印刷电路板
多层印刷电路板

... Thinflex材料+shenyi覆盖层。 ENIG表面处理。 尺寸:246*198mm ...
