... 从 Pcb 制作、元件采购、Pcb 组装到 PCBA 测试的交钥匙 PCB 组装服务。 高效生产的 PCB 组装交钥匙服务和智能工厂--STHL。 在选择交钥匙 PCB 组装制造商之前，您应确保 PCBA 能够完美运行，并制作 PCB 原型。您需要一个值得信赖的合作伙伴，所以关于 STHL 的 PCB 总装服务。让我们一起来看看！ 什么是交钥匙 PCB 组装？ 所谓 "交钥匙 "是指项目承包商负责设计、元器件采购和组装，直到测试通过后才将项目移交给客户。 PCB ...
Shenzhen STHL Technology Co.,Ltd
... 深圳 STHL：创新 PCBA 制造的未来。作为一家领先的制造商，我们将先进的自动化和严格的质量控制相结合，提供卓越的 PCB 组装服务。加入我们，一起迈向卓越。 ...
Shenzhen STHL Technology Co.,Ltd
... PCB 装配厂 印刷电路板（PCB）是指采用印刷技术，在绝缘基板上按预定设计形成导电电路图形或印刷元件的功能板，用于实现电子元件之间的互连和中继传输。它是电子信息产品中不可缺少的基本元件。PCB 的制造质量直接影响到电子产品的可靠性和系统产品的整体竞争力，因此 PCB 被称为 "电子系统产品之母"。PCB 产业的发展水平在一定程度上反映了一个国家或地区电子产业的发展速度和技术水平。 PCB 几乎存在于所有电子设备中，电子产品的可靠性和竞争力在很大程度上取决于 ...
Shenzhen STHL Technology Co.,Ltd
... 基底材料 FR-4 工艺特性 高密度 P1.25-P2.5 板厚/铜厚 1.2-2.0 毫米/35 微米 表面处理 OSP/ENIG 等 ...
... 标准电路板在全球pcb的使用中仍占很大比例。SYE建造的这些板子主要有2-8层，具有广泛的技术特点。 标准穿透式印制电路板在整个电子行业中使用，特别是在工业和汽车产品中。 SYE提供的标准印制电路板具有以下特点： 边缘镀层用于屏蔽和接地连接 用于高导热性的金属芯（金属、铜或铝）。 嵌币技术 镶嵌铜，用于热点冷却 阻焊剂有绿色、白色、黑色、蓝色、红色、黄色等。 铜的厚度超过140μm 印制电路板行业常用的所有表面 ...

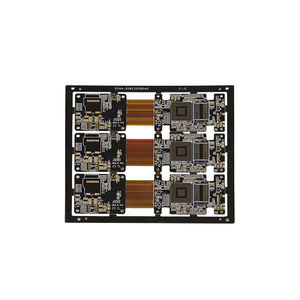

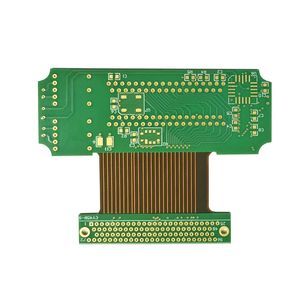

... 刚柔并济印刷电路板直接结合了柔性和刚性印刷电路板的优点。这种技术的结合给用户带来了各种优势，特别是在信号传输、整体尺寸、装配和稳定性方面。SYE提供广泛的产品和专业知识。为了满足市场的需求，SYE还提供大规模生产与柔性印刷电路板相结合的ist HDI技术。 刚柔并济的印制电路板： 具有刚性区域的印制电路板，以及减少层数的柔性区域 聚酰亚胺和FR4的组合，或FR4和薄层板的组合 刚柔并济的印刷电路板，连接刚性的电路板，不需要电缆或连接器，从而实现更好的信号传输 可提供所有常用的表面 HDI刚柔结合板具有以下特点： HDI刚性层和HDI柔性层的组合 所有层上都有堆叠和交错的微孔 无卤素基础材料（中等Tg）和聚酰亚胺 ...
常规印制电路板，在常规板材上通过过孔形成电气连接，经过长期的发展，工艺技术从单面板发展到双面板、多层刚性印制电路。 最大交货板：699mm*594mm 最大铜厚（内/外层）：12oz 最大板厚： 5.0mm 最高纵横比：15:1 表面处理：喷纯锡、沉金、沉银、沉锡、OSP、镍钯金、金手指
Kinwong
... 医疗电子 应用范围:心电图仪 层数：8层 板厚:1.2mm 跟踪 宽度/空间:3/3mil 表面 处理方式:ENIG ...
Guangdong Kingshine Electronic Technology Co.,Ltd.
... 层数8 板厚度: 1.0mm 最小.线/间距: 0.075/0.075mm 表面:沉金 ...
TIANJIN PRINTRONICS CIRCUIT CORPORATION
... Archecircuit 多层 FR4 印刷电路板制造 采购 HASL 工业控制装置 6 层多层印刷电路板 材料 - FR-4（Tg 135 / Tg140 / Tg155 / Tg170/按您的要求） 铝 罗杰斯 / PTFE 聚四氟乙烯 表面处理 - HASL/OSP/浸金（FR4） HASL（铝） 印刷线路： - 图形电镀 最大尺寸尺寸 - 660×475 毫米 最小尺寸 - 5×5mm最小尺寸 - 5×5 毫米 成品板厚度：- 0.2 毫米-3.0 毫米 厚度公差： (厚度≥1.0 ...
... 一般来说，PCB 板有单面、双面和多层之分。对于一些简单的电器产品，如收音机，单面印刷电路板就足够了。但随着时代的发展，对于多功能、小批量的电子产品，单面和双面 PCB 板已不能完全满足要求，而必须采用多层 PCB 板。多层 PCB 板具有许多优点，如：装配密度高，体积小；电子元件之间的连接缩短，信号传输速度快，布线方便；屏蔽效果好等。 多层印刷电路板的层数没有限制。目前，多层 PCB 板的层数已超过 100 层，常见的有 4L 和 6L PCB 板。那么，多层印刷电路板与单面印刷电路板和双面印刷电路板相比，分别由哪几层组成？它们的含义和用途是什么？让我们一起来看一下。 信号层 信号层分为顶层、中间层和底层，主要用于放置各种元件或进行布线和焊接。 内部平面层 内部平面层又称内部电源层，专门用于布置电源线和地线。这种层仅用于多层 ...
... 电路板厚度：2.0 毫米 Dimension：261*180.98mm 原材料：FR4 EM825 板面铜厚：≥35um 孔筒铜厚：20 微米 最小线宽/间距：0.075 毫米 最小孔径：0.1 毫米 表面处理：浸金≥2u" 间距P0.9 应用：LED 我们的定制解决方案可满足 ±0.05mm 的严格尺寸规格要求 我们采用先进的 DVCP 生产线对盲孔进行铜填充处理，以防止填充盲孔内部产生气泡。 我们领先的 3+8+3 叠层通孔技术可提高您产品的功能性能。 最小线宽/线距：0.075 ...
Sun and Lynn Circuits
