4涂层印刷电路板

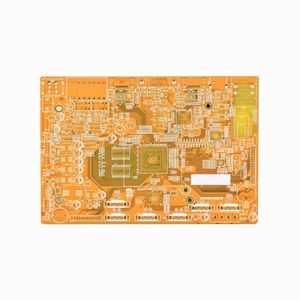

常规印制电路板，在常规板材上通过过孔形成电气连接，经过长期的发展，工艺技术从单面板发展到双面板、多层刚性印制电路。 层数：2层/4层/6层/8层/10层 最大交货板：699mm*594mm 最大铜厚（内/外层）：12oz 最大板厚： 5.0mm 最高纵横比：15:1 表面处理：喷纯锡、沉金、沉银、沉锡、OSP、镍钯金、金手指

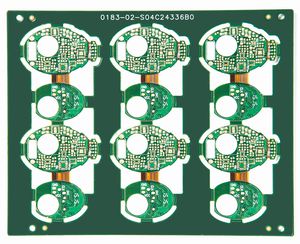

柔性电路板因其轻薄、可挠曲的特点，已成为大量电子产品的基础部件，广泛应于用智能终端、穿戴电子、消费电子、汽车、医疗、工控等领域。随着电子产品的小型化、多功能化发展，柔性电路板向精细化、多层化发展。 单双面板、多层板（6层及以下） Roll to Roll生产工艺，应对制作更薄的单双面产品需求 0.035mm微孔设计 0.035/0.035mm线宽/线距设计 从SMT到点胶，ICT到FCT，组装及测试全流程支持能力，为客户提供一站式服务 5G FPC 仿真/制造/测试一站式服务能力

在-40℃～+70℃危险纯工业环境下工作， 外部控制支持 WAN/LAN 的 4~100 I/O 输出和输入， 双工对讲机，回声消除，可在线升级， 摄像头可选择 TFT 显示屏， 摄像头可选择网页高达 50+IP 站组/直接呼叫， 无 IPPBX 可调音量 IP 地址声音报告或 LCD 显示门电话 RFID 读卡器， 可根据要求提供用于寻呼的板卡放大器， CCTV 触发器可提供 SIP 2.0 和专用协议 5 年保修

产品规格书 1. VoIP SIP2.0电话 2. DTMF拨号 3. MTBF100000小时 4. MTTR：2小时 5.辅助触点：1个辅助输出，干触点 6.额定负载：125 VAC时为0.3 A； 1 A在...上30 VDC 7.联系人等级。负载：电阻负载 8.回声消除代码：G.167 / G.168 9.额定载流：1A 10.最大开关电流：1A 11.最大开关电压：125 VAC，60VDC 12.音频代码：G.711，G.722，G.729 13. ...

GSM PCB板由亚洲最大的工业电话制造专家KNTECH制造。 GSM PCB板KN520当前支持3g / 4g的任意切换。 在耗电量方面，它不仅支持内部蓄电池，还支持外部太阳能主板。在通话中，内置的3w /8Ω数字放大器直接驱动扬声器，为通话质量带来绝对的保证。 GSM PCB板KN520功能 1.支持3 G或4 G（可选）。 2.电源：AC 110v / 220v电源或内置可充电电池，带太阳能面板可选。 3.多种按键选项：支持拨打任何电话号码，数字键盘和功能键，快速拨号键，快速拨号键，4键可编程电话。 4.语音接口：免提，听筒，音频接口和外部放大器接口。 5.报警接口：内置三路输入和输出控制，选件。 6.板载放大器：内置3W ...

... 从 Pcb 制作、元件采购、Pcb 组装到 PCBA 测试的交钥匙 PCB 组装服务。 高效生产的 PCB 组装交钥匙服务和智能工厂--STHL。 在选择交钥匙 PCB 组装制造商之前，您应确保 PCBA 能够完美运行，并制作 PCB 原型。您需要一个值得信赖的合作伙伴，所以关于 STHL 的 PCB 总装服务。让我们一起来看看！ 什么是交钥匙 PCB 组装？ 所谓 "交钥匙 "是指项目承包商负责设计、元器件采购和组装，直到测试通过后才将项目移交给客户。 PCB ...

... PCBA 制造流程 1.设计和布局：第一步是设计印刷电路板，它将作为 PCBA 的基础。工程师创建一个数字蓝图，勾勒出元件和线路的位置。然后利用该蓝图生成一系列文件，统称为 Gerber 文件，用于指导制造流程。 2.制造：印刷电路板的制造过程从基材开始，基材通常是玻璃纤维基板（如 FR4），用于提供机械支撑和电气绝缘。基板上涂有一层薄薄的铜，铜将被蚀刻掉以形成迹线。然后涂上一层光致抗蚀剂，再用化学工艺对铜进行选择性蚀刻。最后，加入阻焊层以保护铜线并防止短路。 3.组装：印刷电路板制作完成后，就可以在上面安装电子元件了。在印刷电路板上安装元件有两种主要方法：通孔技术（THT）和表面贴装技术（SMT）。在通孔技术中，带引线的元件...入印刷电路板上的钻孔中，然后焊接在另一侧。在 ...

... PCB 装配厂 印刷电路板（PCB）是指采用印刷技术，在绝缘基板上按预定设计形成导电电路图形或印刷元件的功能板，用于实现电子元件之间的互连和中继传输。它是电子信息产品中不可缺少的基本元件。PCB 的制造质量直接影响到电子产品的可靠性和系统产品的整体竞争力，因此 PCB 被称为 "电子系统产品之母"。PCB 产业的发展水平在一定程度上反映了一个国家或地区电子产业的发展速度和技术水平。 PCB 几乎存在于所有电子设备中，电子产品的可靠性和竞争力在很大程度上取决于 ...

... 行业与安全电子 应用范围:迷你LED显示屏 层数：4层板 厚度:0.2mm 跟踪 宽度/空间:2.5/2.5mil 表面 处理方式:浸锡 ...

... 网络通信设备 应用领域:5G天线(高频混合电压) 层数:4层板 厚度:1.2mm Trace 宽度/空间:/表面 处理方式:浸锡 ...

... 网络通信设备 应用领域：5G天线 层数：4层板 厚度:1.8+0.1mm 痕迹 宽度/空间:70.59/10mil 表面 处理方式:浸锡 ...

... 层数4 板厚度: 1.7mm 最小.线/间距：0.1/0.1mm 表面处理：0.1/0.1mm。沉金 ...

... Archecircuit 用于新能源控制板的多层 PCB OSP 尺寸：264.00*184 毫米 板厚：1.6 毫米（内层铜：24.9 微米/外层铜：52.9 微米） 板材：FR-4FR-4 表面处理OSP 应用：新能源控制板新能源控制板 材料 - FR-4（Tg 135 / Tg140 / Tg155 / Tg170/按您的要求） 铝 罗杰斯 / PTFE 聚四氟乙烯 表面处理 - HASL/OSP/浸金（FR4） HASL（铝） 印刷线路： - 图形电镀 最大尺寸尺寸 ...

... 一般来说，PCB 板有单面、双面和多层之分。对于一些简单的电器产品，如收音机，单面印刷电路板就足够了。但随着时代的发展，对于多功能、小批量的电子产品，单面和双面 PCB 板已不能完全满足要求，而必须采用多层 PCB 板。多层 PCB 板具有许多优点，如：装配密度高，体积小；电子元件之间的连接缩短，信号传输速度快，布线方便；屏蔽效果好等。 多层印刷电路板的层数没有限制。目前，多层 PCB 板的层数已超过 100 层，常见的有 4L 和 6L PCB 板。那么，多层印刷电路板与单面印刷电路板和双面印刷电路板相比，分别由哪几层组成？它们的含义和用途是什么？让我们一起来看一下。 信号层 信号层分为顶层、中间层和底层，主要用于放置各种元件或进行布线和焊接。 内部平面层 内部平面层又称内部电源层，专门用于布置电源线和地线。这种层仅用于多层 ...

... 板厚：1.6 毫米 尺寸：118*57.5 毫米 原材料：PTFE+FR4 板面铜厚：56 微米 孔筒铜厚：25 微米 最小线宽/空间：0.20 毫米 最小孔径：0.25 毫米 表面处理：浸金≥1u" 应用：通信 我们的专业 Burkle 压机和日立钻孔机可提供出色的层压温度曲线和通孔粗糙度精度，使高频应用具有更好的一致性能。 我们拥有定制的等离子脱膜机和 VCP 电镀线，可提供极佳的滚筒铜厚度均匀性。 我们领先的印刷电路板制造工艺可满足客户设计的阶梯盲槽，尺寸公差为 ...

... ENIG 1.6毫米成品板厚度， 尺寸: 66*56mm， 材料。罗杰斯4003C。 阶梯槽， 槽内印有图例，。 阶梯槽厚度0.76mm， 台阶槽尺寸：23.6mm*30.32mm ...
