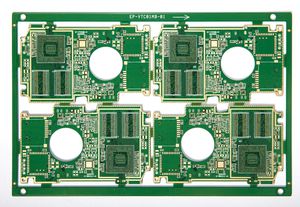

... 四阶 HDI 埋盲孔 PCB 板，最小孔径可达 0.1mm，最小轨道/间距可达 200/110um。HDI 板广泛应用于半导体测试领域。 应用领域 半导体测试 材料 S1000-2M 厚度 2.2±0.2 毫米 最小孔径 机械孔 0.2mm 最小轨迹/间距 200/110 微米 最小板厚和孔径比 8.5:1 表面处理 浸金（ENIG）0.05 微米 ...

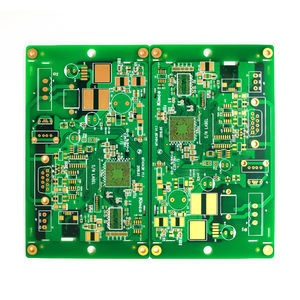

常规印制电路板，在常规板材上通过过孔形成电气连接，经过长期的发展，工艺技术从单面板发展到双面板、多层刚性印制电路。 最大交货板：699mm*594mm 最大铜厚（内/外层）：12oz 最大板厚： 5.0mm 最高纵横比：15:1 表面处理：喷纯锡、沉金、沉银、沉锡、OSP、镍钯金、金手指
Kinwong
... 智能通信模块 应用领域：智能移动终端 层数：10层ELIC 板厚:0.8mm 痕迹 宽度/空间:3/3mil 表面 处理方式:ENIG+OSP ...
Guangdong Kingshine Electronic Technology Co.,Ltd.
... 一般来说，PCB 板有单面、双面和多层之分。对于一些简单的电器产品，如收音机，单面印刷电路板就足够了。但随着时代的发展，对于多功能、小批量的电子产品，单面和双面 PCB 板已不能完全满足要求，而必须采用多层 PCB 板。多层 PCB 板具有许多优点，如：装配密度高，体积小；电子元件之间的连接缩短，信号传输速度快，布线方便；屏蔽效果好等。 多层印刷电路板的层数没有限制。目前，多层 PCB 板的层数已超过 100 层，常见的有 4L 和 6L PCB 板。那么，多层印刷电路板与单面印刷电路板和双面印刷电路板相比，分别由哪几层组成？它们的含义和用途是什么？让我们一起来看一下。 信号层 信号层分为顶层、中间层和底层，主要用于放置各种元件或进行布线和焊接。 内部平面层 内部平面层又称内部电源层，专门用于布置电源线和地线。这种层仅用于多层 ...
... 板厚：1.0 毫米 Dimension：158*120.89mm 原材料：FR4 EM825 板面铜厚：≥35um 孔筒铜厚：20 微米 最小线宽/间距：0.075 毫米 最小孔径：0.1 毫米 表面处理：浸金≥1u" 应用：汽车行驶记录仪 专用数控镂铣机可满足您的特定尺寸要求 最小线宽/线距：0.075/0.075mm； 最小孔径：0.1 毫米； 精选 EM825 防卡纸层压板，可靠性更高。 先进的日立钻孔机保证了孔隙的均匀性和精确性。 ...
Sun and Lynn Circuits
... 刚柔结合板， 0.25分钟 孔的直径。 2.0mm的成品板厚度，ENIG.Ltd, 10层的硬板部分。 2层柔性板部分，最小 从孔到垫子的距离为8mil。 ...
