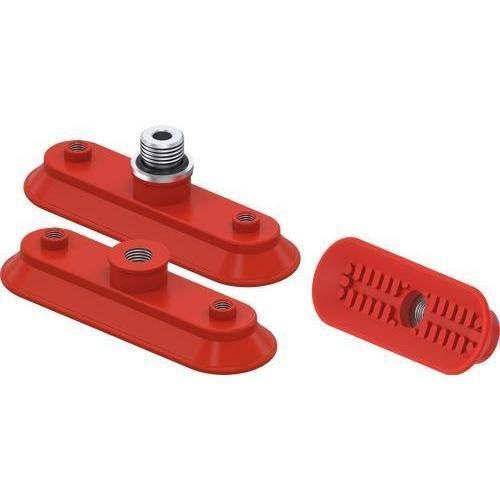

波纹吸盘 ZOC series

硅胶NBR60肖氏A硬度

产品概述

• 产品: 钟形吸盘，ZOC 系列 — 用于对光滑、平整及略微弯曲表面的真空搬运
• 几何结构: 吸盘底部采用型面结构，提升工件与吸盘之间的摩擦力

应用领域

• 汽车
• 玻璃
• 木材与复合材料
• 金属

产品型号与规格（按安装尺寸）
安装尺寸: ZOC11X23
订单号 | 尺寸 | 材质 | 肖氏硬度 | 颜色 | 固定螺纹
ZOC11X23-N | 11x23 mm | NBR | 60 | 黑色 |
ZOC11X23-S | 11x23 mm | 硅胶 | 55 | 红色 |
ZOC11X23-WS | 11x23 mm | 食品级硅胶 | 55 | 半透明白 |

安装尺寸: ZOC35X90
订单号 | 尺寸 | 材质 | 肖氏硬度 | 颜色 | 固定螺纹
ZOC35X90-N-38F | 35x90 mm | NBR | 60 | 黑色 | G3/8" 内
ZOC35X90-S-38F | 35x90 mm | 硅胶 | 55 | 红色 | G3/8" 内
ZOC35X90-WS-38F | 35x90 mm | 食品级硅胶 | 55 | 半透明白 | G3/8" 内

安装尺寸: ZOC35X110
订单号 | 尺寸 | 材质 | 肖氏硬度 | 颜色 | 固定螺纹
ZOC35X110-N-38F | 35x110 mm | NBR | 60 | 黑色 | G3/8" 内
ZOC35X110-S-38F | 35x110 mm | 硅胶 | 55 | 红色 | G3/8" 内

安装尺寸: ZOC60X140
订单号 | 尺寸 | 材质 | 肖氏硬度 | 颜色 | 固定螺纹
ZOC60X140-N-38F | 60x140 mm | NBR | 60 | 黑色 | G3/8" 内
ZOC60X140-S-38F | 60x140 mm | 硅胶 | 55 | 红色 | G3/8" 内
ZOC60X140-WS-38F | 60x140 mm | 食品级硅胶 | 55 | 半透明白 | G3/8" 内

安装尺寸: ZOC60X180
订单号 | 尺寸 | 材质 | 肖氏硬度 | 颜色 | 固定螺纹
ZOC60X180-N-38F | 60x180 mm | NBR | 60 | 黑色 | G3/8" 内
ZOC60X180-S-38F | 60x180 mm | 硅胶 | 55 | 红色 | G3/8" 内


特点 / 技术规格

• 系列名称：ZOC 系列（钟形吸盘）
• 形状：钟形，底部有型面以增加摩擦
• 适用表面：光滑、平整和略微弯曲的表面
• 材料：NBR、硅胶、食品级硅胶
• 肖氏硬度：55（硅胶）、60（NBR）
• 颜色：黑色、红色、半透明白（食品级）
• 固定螺纹（针对大尺寸/特定型号）：G3/8" 内
• 常见安装尺寸：11x23、35x90、35x110、60x140、60x180 mm
