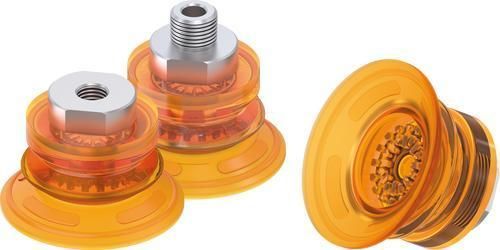

波纹吸盘 ZBF series

硅胶聚氨酯NBR

概述

• 波纹管吸盘（ZBF 系列），适用于多种工件表面，拥有特殊的结构设计以增强摩擦、补偿高度偏差并提供缓冲功能。

最佳几何形状

• 适用于较薄、含油、弯曲的金属板和车身部件
• 吸盘底部采用异型结构，提高工件与真空吸盘之间的摩擦力
• 1.5 折，提供高度补偿和缓冲功能

应用领域

• 汽车
• 玻璃
• 木材与复合材料
• 金属

可用型号 / 主要产品清单（按直径分组）
字段顺序：订单号 | 直径 | 材质 | 肖氏硬度 | 颜色 | 固定螺纹

ZBF25 系列
ZBF25-N | 25 mm | NBR | 60 | 蓝色 | —
ZBF25-N-14F | 25 mm | NBR | 60 | 蓝色 | G1/4" 内
ZBF25-N-14M | 25 mm | NBR | 60 | 蓝色 | G1/4" 外
ZBF25-N-18F | 25 mm | NBR | 60 | 蓝色 | G1/8" 内
ZBF25-N-M10M | 25 mm | NBR | 60 | 蓝色 | M10 外
ZBF25-PU | 25 mm | 聚氨酯 | 60 | 半透明橙色 | —
ZBF25-PU-14F | 25 mm | 聚氨酯 | 60 | 半透明橙色 | G1/4" 内
ZBF25-PU-14M | 25 mm | 聚氨酯 | 60 | 半透明橙色 | G1/4" 外
ZBF25-PU-18F | 25 mm | 聚氨酯 | 60 | 半透明橙色 | G1/8" 内
ZBF25-PU-M10M | 25 mm | 聚氨酯 | 60 | 半透明橙色 | M10 外
ZBF25-S-14F | 25 mm | 硅胶 | 55 | 红色 | G1/4" 内
ZBF25-S-14M | 25 mm | 硅胶 | 55 | 红色 | G1/4" 外
ZBF25-S-18F | 25 mm | 硅胶 | 55 | 红色 | G1/8" 内
ZBF25-S-M10M | 25 mm | 硅胶 | 55 | 红色 | M10 外

ZBF30 系列
ZBF30-N | 30 mm | NBR | 60 | 蓝色 | —
ZBF30-N-14F | 30 mm | NBR | 60 | 蓝色 | G1/4" 内
ZBF30-N-14M | 30 mm | NBR | 60 | 蓝色 | G1/4" 外
ZBF30-N-18F | 30 mm | NBR | 60 | 蓝色 | G1/8" 内
ZBF30-N-M10M | 30 mm | NBR | 60 | 蓝色 | M10 外
ZBF30-PU | 30 mm | 聚氨酯 | 60 | 半透明橙色 | —
ZBF30-PU-14F | 30 mm | 聚氨酯 | 60 | 半透明橙色 | G1/4" 内
ZBF30-PU-14M | 30 mm | 聚氨酯 | 60 | 半透明橙色 | G1/4" 外
ZBF30-PU-18F | 30 mm | 聚氨酯 | 60 | 半透明橙色 | G1/8" 内
ZBF30-PU-M10M | 30 mm | 聚氨酯 | 60 | 半透明橙色 | M10 外
ZBF30-S-14F | 30 mm | 硅胶 | 55 | 红色 | G1/4" 内
ZBF30-S-14M | 30 mm | 硅胶 | 55 | 红色 | G1/4" 外
ZBF30-S-18F | 30 mm | 硅胶 | 55 | 红色 | G1/8" 内
ZBF30-S-M10M | 30 mm | 硅胶 | 55 | 红色 | M10 外

ZBF40 系列
ZBF40-N | 40 mm | NBR | 60 | 蓝色 | —
ZBF40-N-14F | 40 mm | NBR | 60 | 蓝色 | G1/4" 内
ZBF40-N-14M | 40 mm | NBR | 60 | 蓝色 | G1/4" 外
ZBF40-N-18F | 40 mm | NBR | 60 | 蓝色 | G1/8" 内
ZBF40-N-M10M | 40 mm | NBR | 60 | 蓝色 | M10 外
ZBF40-PU | 40 mm | 聚氨酯 | 60 | 半透明橙色 | —
ZBF40-PU-14F | 40 mm | 聚氨酯 | 60 | 半透明橙色 | G1/4" 内
ZBF40-PU-14M | 40 mm | 聚氨酯 | 60 | 半透明橙色 | G1/4" 外
ZBF40-PU-18F | 40 mm | 聚氨酯 | 60 | 半透明橙色 | G1/8" 内
ZBF40-PU-M10M | 40 mm | 聚氨酯 | 60 | 半透明橙色 | M10 外
ZBF40-S-14F | 40 mm | 硅胶 | 55 | 红色 | G1/4" 内
ZBF40-S-14M | 40 mm | 硅胶 | 55 | 红色 | G1/4" 外
ZBF40-S-18F | 40 mm | 硅胶 | 55 | 红色 | G1/8" 内
ZBF40-S-M10M | 40 mm | 硅胶 | 55 | 红色 | M10 外

ZBF50 系列
ZBF50-N | 50 mm | NBR | 60 | 蓝色 | —
ZBF50-N-14F | 50 mm | NBR | 60 | 蓝色 | G1/4" 内
ZBF50-N-14M | 50 mm | NBR | 60 | 蓝色 | G1/4" 外
ZBF50-N-18F | 50 mm | NBR | 60 | 蓝色 | G1/8" 内
ZBF50-N-M10M | 50 mm | NBR | 60 | 蓝色 | M10 外
ZBF50-N-38F | 50 mm | NBR | 60 | 蓝色 | G3/8" 内
ZBF50-N-38M | 50 mm | NBR | 60 | 蓝色 | G3/8" 外
ZBF50-PU | 50 mm | 聚氨酯 | 60 | 半透明橙色 | —
ZBF50-PU-14F | 50 mm | 聚氨酯 | 60 | 半透明橙色 | G1/4" 内
ZBF50-PU-14M | 50 mm | 聚氨酯 | 60 | 半透明橙色 | G1/4" 外
ZBF50-PU-18F | 50 mm | 聚氨酯 | 60 | 半透明橙色 | G1/8" 内
ZBF50-PU-18M | 50 mm | 聚氨酯 | 60 | 半透明橙色 | G1/8" 外
ZBF50-PU-38F | 50 mm | 聚氨酯 | 60 | 半透明橙色 | G3/8" 内
ZBF50-PU-38M | 50 mm | 聚氨酯 | 60 | 半透明橙色 | G3/8" 外
ZBF50-S | 50 mm | 硅胶 | 55 | 红色 | —
ZBF50-S-14F | 50 mm | 硅胶 | 55 | 红色 | G1/4" 内
ZBF50-S-14M | 50 mm | 硅胶 | 55 | 红色 | G1/4" 外
ZBF50-S-18F | 50 mm | 硅胶 | 55 | 红色 | G1/8" 内
ZBF50-S-18M | 50 mm | 硅胶 | 55 | 红色 | G1/8" 外
ZBF50-S-38F | 50 mm | 硅胶 | 55 | 红色 | G3/8" 内
ZBF50-S-38M | 50 mm | 硅胶 | 55 | 红色 | G3/8" 外

ZBF60 系列
ZBF60-N | 60 mm | NBR | 60 | 蓝色 | —
ZBF60-N-12F | 60 mm | NBR | 60 | 蓝色 | G1/2" 内
ZBF60-N-14F | 60 mm | NBR | 60 | 蓝色 | G1/4" 内
ZBF60-N-14M | 60 mm | NBR | 60 | 蓝色 | G1/4" 外
ZBF60-N-18F | 60 mm | NBR | 60 | 蓝色 | G1/8" 内
ZBF60-N-18M | 60 mm | NBR | 60 | 蓝色 | G1/8" 外
ZBF60-N-38F | 60 mm | NBR | 60 | 蓝色 | G3/8" 内
ZBF60-N-38M | 60 mm | NBR | 60 | 蓝色 | G3/8" 外
ZBF60-N-M10M | 60 mm | NBR | 60 | 蓝色 | M10 外
ZBF60-PU | 60 mm | 聚氨酯 | 60 | 半透明橙色 | —
ZBF60-PU-12F | 60 mm | 聚氨酯 | 60 | 半透明橙色 | G1/2" 内
ZBF60-PU-14F | 60 mm | 聚氨酯 | 60 | 半透明橙色 | G1/4" 内
ZBF60-PU-14M | 60 mm | 聚氨酯 | 60 | 半透明橙色 | G1/4" 外
ZBF60-PU-18F | 60 mm | 聚氨酯 | 60 | 半透明橙色 | G1/8" 内
ZBF60-PU-18M | 60 mm | 聚氨酯 | 60 | 半透明橙色 | G1/8" 外
ZBF60-PU-38F | 60 mm | 聚氨酯 | 60 | 半透明橙色 | G3/8" 内
ZBF60-PU-38M | 60 mm | 聚氨酯 | 60 | 半透明橙色 | G3/8" 外
ZBF60-PU-M10M | 60 mm | 聚氨酯 | 60 | 半透明橙色 | M10 外
ZBF60-S-12F | 60 mm | 硅胶 | 55 | 红色 | G1/2" 内
ZBF60-S-14F | 60 mm | 硅胶 | 55 | 红色 | G1/4" 内
ZBF60-S-14M | 60 mm | 硅胶 | 55 | 红色 | G1/4" 外
ZBF60-S-18F | 60 mm | 硅胶 | 55 | 红色 | G1/8" 内
ZBF60-S-18M | 60 mm | 硅胶 | 55 | 红色 | G1/8" 外
ZBF60-S-38F | 60 mm | 硅胶 | 55 | 红色 | G3/8" 内
ZBF60-S-38M | 60 mm | 硅胶 | 55 | 红色 | G3/8" 外
ZBF60-S-M10M | 60 mm | 硅胶 | 55 | 红色 | M10 外

ZBF80 系列
ZBF80-N | 80 mm | NBR | 60 | 蓝色 | —
ZBF80-N-12F | 80 mm | NBR | 60 | 蓝色 | G1/2" 内
ZBF80-N-14F | 80 mm | NBR | 60 | 蓝色 | G1/4" 内
ZBF80-N-14M | 80 mm | NBR | 60 | 蓝色 | G1/4" 外
ZBF80-N-18F | 80 mm | NBR | 60 | 蓝色 | G1/8" 内
ZBF80-N-M10M | 80 mm | NBR | 60 | 蓝色 | M10 外
ZBF80-N-38F | 80 mm | NBR | 60 | 蓝色 | G3/8" 内
ZBF80-N-38M | 80 mm | NBR | 60 | 蓝色 | G3/8" 外
ZBF80-PU | 80 mm | 聚氨酯 | 60 | 半透明橙色 | —
ZBF80-PU-12F | 80 mm | 聚氨酯 | 60 | 半透明橙色 | G1/2" 内
ZBF80-PU-14F | 80 mm | 聚氨酯 | 60 | 半透明橙色 | G1/4" 内
ZBF80-PU-14M | 80 mm | 聚氨酯 | 60 | 半透明橙色 | G1/4" 外
ZBF80-PU-18F | 80 mm | 聚氨酯 | 60 | 半透明橙色 | G1/8" 内
ZBF80-PU-18M | 80 mm | 聚氨酯 | 60 | 半透明橙色 | G1/8" 外
ZBF80-PU-38F | 80 mm | 聚氨酯 | 60 | 半透明橙色 | G3/8" 内
ZBF80-PU-38M | 80 mm | 聚氨酯 | 60 | 半透明橙色 | G3/8" 外
ZBF80-PU-M10M | 80 mm | 聚氨酯 | 60 | 半透明橙色 | M10 外
ZBF80-S 系列（硅胶）同样提供对应的 12F/14F/14M/18F/18M/38F/38M/M10M 等变体，肖氏硬度 55，颜色红色。

备注

• 型号后缀中 N = NBR，PU = 聚氨酯，S = 硅胶；数字表示直径（mm）；后缀说明固定螺纹类型（例如 14F = G1/4" 内，14M = G1/4" 外，18F = G1/8" 内，38F = G3/8" 内，M10M = M10 外 等）。

caractéristiques / spécifications techniques

• 系列名称：ZBF series
• 功能：波纹管结构，增加摩擦、补偿高度偏差并提供缓冲
• 适用工件：薄板、含油/弯曲金属板、车身部件、玻璃、木材与复合材料
• 材质：NBR、聚氨酯（PU）、硅胶（SIL）
• 直径范围（示例）：25 mm, 30 mm, 40 mm, 50 mm, 60 mm, 80 mm
• 肖氏硬度：常见 55（硅胶）、60（NBR / PU）
• 颜色：蓝色（NBR）、半透明橙色（PU）、红色（硅胶）
• 螺纹/接口选项：G1/2"、G1/4"、G1/8"、G3/8"（内/外）、M10（内/外）等多种接口
• 可选型号与变体详见型号清单（包含订单号、直径、材质、肖氏硬度、颜色与固定螺纹信息）
