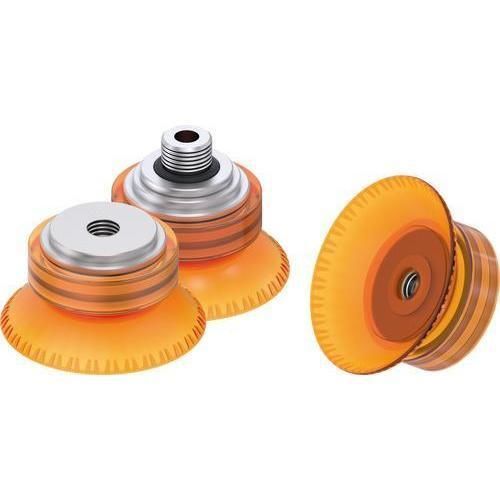

波纹吸盘 ZDF series

圆形聚氨酯60肖氏A硬度

产品说明

• 最佳几何形状

  • 适用于较薄、含油且弯曲的金属板及车身面板的搬运
  • 吸盘底部的摩擦型面提高工件与真空吸盘之间的防滑性能
  • 聚氨酯材料特性赋予良好的耐用性和耐久性
• 应用领域

  • 汽车车身件搬运
  • 玻璃搬运
  • 木材及复合材料

产品型号一览
安装尺寸: ZDF25
ZDF25-PU | 25 mm | 聚氨酯 | 60 | 半透明橙色 | -
ZDF25-PU-14F | 25 mm | 聚氨酯 | 60 | 半透明橙色 | G1/4 内螺纹
ZDF25-PU-18F | 25 mm | 聚氨酯 | 60 | 半透明橙色 | G1/8 内螺纹
ZDF25-PU-M10M | 25 mm | 聚氨酯 | 60 | 半透明橙色 | M10 外螺纹

安装尺寸: ZDF30
ZDF30-PU | 30 mm | 聚氨酯 | 60 | 半透明橙色 | -
ZDF30-PU-14F | 30 mm | 聚氨酯 | 60 | 半透明橙色 | G1/4 内螺纹
ZDF30-PU-14M | 30 mm | 聚氨酯 | 60 | 半透明橙色 | G1/4 外螺纹
ZDF30-PU-18F | 30 mm | 聚氨酯 | 60 | 半透明橙色 | G1/8 内螺纹
ZDF30-PU-M10M | 30 mm | 聚氨酯 | 60 | 半透明橙色 | M10 外螺纹

安装尺寸: ZDF40
ZDF40-PU | 40 mm | 聚氨酯 | 60 | 半透明橙色 | -
ZDF40-PU-14F | 40 mm | 聚氨酯 | 60 | 半透明橙色 | G1/4 内螺纹
ZDF40-PU-14M | 40 mm | 聚氨酯 | 60 | 半透明橙色 | G1/4 外螺纹
ZDF40-PU-18F | 40 mm | 聚氨酯 | 60 | 半透明橙色 | G1/8 内螺纹
ZDF40-PU-M10M | 40 mm | 聚氨酯 | 60 | 半透明橙色 | M10 外螺纹

安装尺寸: ZDF50
ZDF50-PU | 50 mm | 聚氨酯 | 60 | 半透明橙色 | -
ZDF50-PU-14F | 50 mm | 聚氨酯 | 60 | 半透明橙色 | G1/4 内螺纹
ZDF50-PU-14M | 50 mm | 聚氨酯 | 60 | 半透明橙色 | G1/4 外螺纹
ZDF50-PU-18F | 50 mm | 聚氨酯 | 60 | 半透明橙色 | G1/8 内螺纹
ZDF50-PU-38F | 50 mm | 聚氨酯 | 60 | 半透明橙色 | G3/8 内螺纹
ZDF50-PU-38M | 50 mm | 聚氨酯 | 60 | 半透明橙色 | G3/8 外螺纹
ZDF50-PU-M10M | 50 mm | 聚氨酯 | 60 | 半透明橙色 | M10 外螺纹

安装尺寸: ZDF60
ZDF60-PU | 60 mm | 聚氨酯 | 60 | 半透明橙色 | -
ZDF60-PU-12F | 60 mm | 聚氨酯 | 60 | 半透明橙色 | G1/2 内螺纹
ZDF60-PU-14F | 60 mm | 聚氨酯 | 60 | 半透明橙色 | G1/4 内螺纹
ZDF60-PU-14M | 60 mm | 聚氨酯 | 60 | 半透明橙色 | G1/4 外螺纹
ZDF60-PU-18F | 60 mm | 聚氨酯 | 60 | 半透明橙色 | G1/8 内螺纹
ZDF60-PU-38F | 60 mm | 聚氨酯 | 60 | 半透明橙色 | G3/8 内螺纹
ZDF60-PU-38M | 60 mm | 聚氨酯 | 60 | 半透明橙色 | G3/8 外螺纹
ZDF60-PU-M10M | 60 mm | 聚氨酯 | 60 | 半透明橙色 | M10 外螺纹

安装尺寸: ZDF80
ZDF80-PU | 80 mm | 聚氨酯 | 60 | 半透明橙色 | -
ZDF80-PU-12F | 80 mm | 聚氨酯 | 60 | 半透明橙色 | G1/2 内螺纹
ZDF80-PU-14F | 80 mm | 聚氨酯 | 60 | 半透明橙色 | G1/4 内螺纹
ZDF80-PU-14M | 80 mm | 聚氨酯 | 60 | 半透明橙色 | G1/4 外螺纹
ZDF80-PU-18F | 80 mm | 聚氨酯 | 60 | 半透明橙色 | G1/8 内螺纹
ZDF80-PU-38F | 80 mm | 聚氨酯 | 60 | 半透明橙色 | G3/8 内螺纹
ZDF80-PU-38M | 80 mm | 聚氨酯 | 60 | 半透明橙色 | G3/8 外螺纹
ZDF80-PU-M10M | 80 mm | 聚氨酯 | 60 | 半透明橙色 | M10 外螺纹

安装尺寸: ZDF100
ZDF100-PU | 100 mm | 聚氨酯 | 60 | 半透明橙色 | -
ZDF100-PU-12F | 100 mm | 聚氨酯 | 60 | 半透明橙色 | G1/2 内螺纹
ZDF100-PU-14F | 100 mm | 聚氨酯 | 60 | 半透明橙色 | G1/4 内螺纹
ZDF100-PU-14M | 100 mm | 聚氨酯 | 60 | 半透明橙色 | G1/4 外螺纹
ZDF100-PU-18F | 100 mm | 聚氨酯 | 60 | 半透明橙色 | G1/8 内螺纹
ZDF100-PU-38F | 100 mm | 聚氨酯 | 60 | 半透明橙色 | G3/8 内螺纹
ZDF100-PU-38M | 100 mm | 聚氨酯 | 60 | 半透明橙色 | G3/8 外螺纹
ZDF100-PU-M10M | 100 mm | 聚氨酯 | 60 | 半透明橙色 | M10 外螺纹

特性 / 技术规格

• 系列：ZDF
• 形状：钟形吸盘（底部带摩擦轮廓）
• 材料：聚氨酯（PU）
• 标准肖氏硬度：60
• 颜色：半透明橙色
• 可用直径：25, 30, 40, 50, 60, 80, 100 mm
• 固定螺纹选项：无 / G1/8 / G1/4 / G3/8 / G1/2 / M10（根据型号内/外）
• 适用工件：较薄或含油金属板、弯曲工件、车身部件、玻璃、木材与复合材料
• 底面防滑轮廓提高在含油或曲面上的抓取性能
