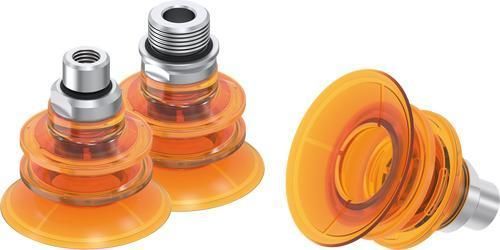

波纹吸盘 ZBX series

聚氨酯60肖氏A硬度用于夹持

产品概述
ZBX 系列波纹管吸盘，设计用于具有高度补偿与缓冲功能的可靠抓取；适用于平整面和凸面，在自动化真空抓取系统中可广泛使用。

最佳几何形状

• 适用于平整和弯曲表面
• 通用适用
• 通过 2.5 折实现高度补偿和缓冲
• 吸盘底部的型面结构增加工件与吸盘之间的摩擦

应用领域

• 包装
• 消费品
• 内部物流

制造尺寸：ZBX35
型号 | 直径 | 材质 | 肖氏硬度 | 颜色 | 固定螺纹
ZBX35-PU | 35 mm | 聚氨酯 | 60 | 半透明橙色 | （无螺纹）
ZBX35-PU-00-F | 35 mm | 聚氨酯 | 60 | 半透明橙色 | （无螺纹）
ZBX35-PU-14M | 35 mm | 聚氨酯 | 60 | 半透明橙色 | （无螺纹）
ZBX35-PU-18F | 35 mm | 聚氨酯 | 60 | 半透明橙色 | G1/8" 内螺纹
ZBX35-PU-18F-M | 35 mm | 聚氨酯 | 60 | 半透明橙色 | G1/8" 内螺纹
ZBX35-PU-18M | 35 mm | 聚氨酯 | 60 | 半透明橙色 | （无螺纹）
ZBX35-PU-38M | 35 mm | 聚氨酯 | 60 | 半透明橙色 | （无螺纹）

制造尺寸：ZBX45
型号 | 直径 | 材质 | 肖氏硬度 | 颜色 | 固定螺纹
ZBX45-PU | 45 mm | 聚氨酯 | 60 | 半透明橙色 | （无螺纹）
ZBX45-PU-00-F | 45 mm | 聚氨酯 | 60 | 半透明橙色 | （无螺纹）
ZBX45-PU-14M | 45 mm | 聚氨酯 | 60 | 半透明橙色 | （无螺纹）
ZBX45-PU-14M-M | 45 mm | 聚氨酯 | 60 | 半透明橙色 | （无螺纹）
ZBX45-PU-18F | 45 mm | 聚氨酯 | 60 | 半透明橙色 | G1/8" 内螺纹
ZBX45-PU-18F-M | 45 mm | 聚氨酯 | 60 | 半透明橙色 | G1/8" 内螺纹
ZBX45-PU-18M | 45 mm | 聚氨酯 | 60 | 半透明橙色 | （无螺纹）
ZBX45-PU-38M | 45 mm | 聚氨酯 | 60 | 半透明橙色 | G3/8" 外螺纹

制造尺寸：ZBX55
型号 | 直径 | 材质 | 肖氏硬度 | 颜色 | 固定螺纹
ZBX55-PU | 55 mm | 聚氨酯 | 60 | 半透明橙色 | （无螺纹）
ZBX55-PU-00-F | 55 mm | 聚氨酯 | 60 | 半透明橙色 | （无螺纹）
ZBX55-PU-14M | 55 mm | 聚氨酯 | 60 | 半透明橙色 | （无螺纹）
ZBX55-PU-14M-M | 55 mm | 聚氨酯 | 60 | 半透明橙色 | （无螺纹）
ZBX55-PU-18F | 55 mm | 聚氨酯 | 60 | 半透明橙色 | G1/8" 内螺纹
ZBX55-PU-18F-M | 55 mm | 聚氨酯 | 60 | 半透明橙色 | G1/8" 内螺纹
ZBX55-PU-18M | 55 mm | 聚氨酯 | 60 | 半透明橙色 | （无螺纹）
ZBX55-PU-38M | 55 mm | 聚氨酯 | 60 | 半透明橙色 | G3/8" 外螺纹

备注

• 材质：聚氨酯
• 肖氏硬度：60
• 颜色：半透明橙色
• 可选直径：35 mm、45 mm、55 mm
• 固定螺纹选项（视型号而定）：G1/4" 外、G1/8" 外、G1/8" 内、G3/8" 外

特性 / 规格（概要）

• 系列名称：ZBX（波纹管吸盘）
• 产品类型：波纹管吸盘
• 高度补偿与缓冲：2.5 折
• 吸盘底部型面结构：提高摩擦与抓取性能
• 适用表面：平整面与弯曲面
• 典型应用：包装、消费品、内部物流
• 材质：聚氨酯
• 肖氏硬度：60
• 颜色：半透明橙色
• 制造尺寸：ZBX35、ZBX45、ZBX55
• 常见固定螺纹：G1/4"、G1/8"（内/外）、G3/8"
