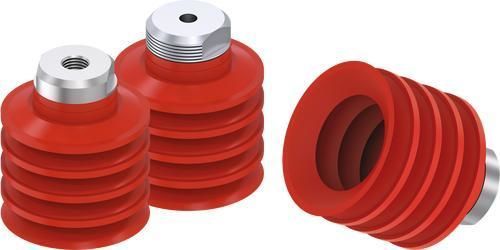

波纹吸盘 ZBL series

硅胶NBR60肖氏A硬度

产品概述

• 最佳几何形状

  • 适用于搬运柔性工件
  • 波纹管结构提供高度补偿和缓冲功能，可达 4.5 折
• 应用领域

  • 包装
  • 消费品
  • 内部物流

产品型号与规格（按装配尺寸分组）

尺寸型号: ZBL10
订单号 | 直径 | 材质 | 肖氏硬度 | 颜色 | 固定螺纹
ZBL10-N | 10 mm | NBR | 60 | 黑色 | —
ZBL10-N-M5M | 10 mm | NBR | 60 | 黑色 | M5 外
ZBL10-S | 10 mm | 硅胶 | 55 | 红色 | —
ZBL10-WS | 10 mm | 食品级硅胶 | 55 | 半透明白 | —

尺寸型号: ZBL15
订单号 | 直径 | 材质 | 肖氏硬度 | 颜色 | 固定螺纹
ZBL15-N | 15 mm | NBR | 60 | 黑色 | —
ZBL15-N-M5M | 15 mm | NBR | 60 | 黑色 | M5 外
ZBL15-S | 15 mm | 硅胶 | 55 | 红色 | —
ZBL15-WS | 15 mm | 食品级硅胶 | 55 | 半透明白 | —

尺寸型号: ZBL20
订单号 | 直径 | 材质 | 肖氏硬度 | 颜色 | 固定螺纹
ZBL20-N | 20 mm | NBR | 60 | 黑色 | —
ZBL20-N-18F | 20 mm | NBR | 60 | 黑色 | G1/8" 内
ZBL20-N-M5F18M | 20 mm | NBR | 60 | 黑色 | M5 内 - G1/8" 外
ZBL20-S | 20 mm | 硅胶 | 55 | 红色 | —
ZBL20-WS | 20 mm | 食品级硅胶 | 55 | 半透明白 | —

尺寸型号: ZBL30
订单号 | 直径 | 材质 | 肖氏硬度 | 颜色 | 固定螺纹
ZBL30-N | 30 mm | NBR | 60 | 黑色 | —
ZBL30-N-14M | 30 mm | NBR | 60 | 黑色 | G1/4" 外
ZBL30-N-18F | 30 mm | NBR | 60 | 黑色 | G1/8" 内
ZBL30-S | 30 mm | 硅胶 | 55 | 红色 | —
ZBL30-WS | 30 mm | 食品级硅胶 | 55 | 半透明白 | —

尺寸型号: ZBL35
订单号 | 直径 | 材质 | 肖氏硬度 | 颜色 | 固定螺纹
ZBL35M-N | 35 mm | NBR | 60 | 黑色 | —
ZBL35M-S | 35 mm | 硅胶 | 55 | 红色 | —
ZBL35M-WS | 35 mm | 食品级硅胶 | 55 | 半透明白 | —

尺寸型号: ZBL40
订单号 | 直径 | 材质 | 肖氏硬度 | 颜色 | 固定螺纹
ZBL40-N / ZBL40B-N | 40 mm | NBR | 60 | 黑色 | —
ZBL40-N-14M | 40 mm | NBR | 60 | 黑色 | G1/4" 外
ZBL40-S / ZBL40B-S | 40 mm | 硅胶 | 55 | 红色 | —
ZBL40-WS | 40 mm | 食品级硅胶 | 55 | 半透明白 | —

尺寸型号: ZBL50
订单号 | 直径 | 材质 | 肖氏硬度 | 颜色 | 固定螺纹
ZBL50-N | 50 mm | NBR | 60 | 黑色 | —
ZBL50-N-14M | 50 mm | NBR | 60 | 黑色 | G1/4" 外
ZBL50-N-18F | 50 mm | NBR | 60 | 黑色 | G1/8" 内
ZBL50-S | 50 mm | 硅胶 | 55 | 红色 | —
ZBL50-WS | 50 mm | 食品级硅胶 | 55 | 半透明白 | —

关于变体标注的说明

• 后缀表示材料和螺纹/连接变体：-N = NBR，-S = 硅胶，-WS = 食品级硅胶。
• 螺纹选项示例：M5（内/外），G1/8"（内/外），G1/4" 外，G3/8" 外及其组合（例如 M5 内 - G1/8" 外）。

特征 / 技术规格

• 系列：ZBL（波纹管吸盘）
• 产品类型：用于柔性工件搬运的波纹管吸盘
• 主要功能：高度补偿与缓冲（最多 4.5 折）
• 典型应用：包装、消费品搬运、内部物流
• 可用安装尺寸：ZBL10、ZBL15、ZBL20、ZBL30、ZBL35、ZBL40、ZBL50
• 可用直径：10、15、20、30、35、40、50 mm
• 材料：NBR、硅胶、食品级硅胶
• 肖氏硬度：55、60
• 颜色：黑色（NBR）、红色（硅胶）、半透明白（食品级硅胶）
