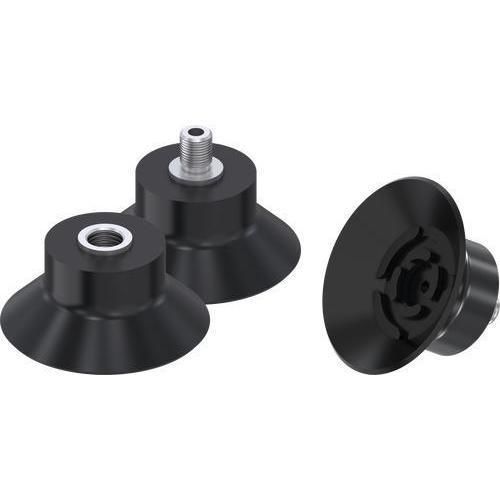

波纹吸盘 ZD series

圆形硅胶PU

产品名称
ZD系列钟形吸盘

主要特性

• 优化的几何形状

  • 适用于不规则和弯曲表面
  • 搬运工件时实现无振动的安全抓取
• 材料与硬度选项

  • NBR、聚氨酯（PU）、硅胶、食品级硅胶
  • 肖氏硬度：55（通常为硅胶）、60（通常为NBR/PU）
• 连接与安装

  • 内螺纹 G（G1/8、G1/4、G1/2、G3/8）或外部公制螺纹（M8、M10）

应用领域

• 金属
• 木材与复合材料
• 内部物流与自动化搬运

产品型号与规格（概览）
列：订单号 | 直径 [mm] | 材质 | Shore | 颜色 | 固定螺纹
示例：ZD30-N-18F | 30 | NBR | 60 | 黑色 | G1/8 内；ZD40-PU-M10M | 40 | 聚氨酯 | 60 | 半透明橙色 | M10 外；ZD50-S-18F | 50 | 硅胶 | 55 | 红色 | G1/8 内；ZD60-WS-M10M | 60 | 食品级硅胶 | 55 | 半透明白色 | M10 外；ZD70-PU-18F | 70 | 聚氨酯 | 60 | 半透明橙色 | G1/8 内；ZD85-N-12F | 85 | NBR | 60 | 黑色 | G1/2 内；ZD90F-PU-12F | 90 | 聚氨酯 | 60 | 半透明橙色 | G1/2 内

备注

• 同一尺寸的型号可在固定螺纹（G 内螺纹或公制外螺纹）和材质上有所不同。
• 肖氏硬度选项：根据材质可选 55 或 60。

特性 / 技术规格

• 系列：ZD series
• 产品类型：钟形吸盘
• 可选安装尺寸：ZD30、ZD40、ZD50、ZD60、ZD70、ZD85、ZD90
• 直径：30–90 mm
• 材质：NBR、PU、硅胶、食品级硅胶
• 肖氏硬度：55、60
• 固定螺纹：G1/8、G1/4、G3/8、G1/2 内螺纹；M8、M10 外螺纹
• 适用场景：不规则/弯曲表面、金属、木材/复合材料、内部物流
