局部放电探测器 UHV-8003

超声波

产品介绍

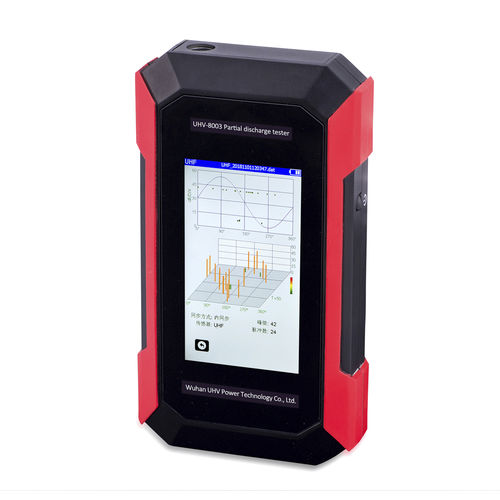

UHV-8003便携式超声部分放电检测仪接收由部分放电产生的超声信号，用于判断高压设备（变压器、GIS、电机、电缆、绝缘子、架空线等）是否发生放电并定位放电源。通过指标与分析模式量化放电程度，适用于高压绝缘状态检测。

主要组成

• 主机：手持式超声部分放电检测仪（UHV-8003）
• 接触式超声传感器
• 高频传感器（可选）
• 内置超声传感器与TEV（瞬时接地电压）传感器

产品应用

• 发电与配电企业
• 轨道交通系统
• 石化供电系统
• 航空航天试验
• 自动化巡检与维护

产品特性

• 配置可更换传感器，实现对绝大多数高压电气设备的部分放电检测
• 提供时域波形、PRPD、PRPS等多种放电显示，支持不同放电类型分析
• 人性化人机界面，便于设备与数据管理
• 内置超声与TEV传感器；可连接变压器、GIS、架空线、电缆等专用传感器
• 非侵入式在线检测，测试过程中无需停电或额外高压源
• 宽测试带宽：30 kHz至2.0 GHz，适用于多频段检测原理

注意
检测仪接收部分放电产生的超声信号以定位放电源并辅助诊断，支持多传感器接入和多种分析显示。产品可提供使用说明书和校准证书等资料。

参数 / 技术规格

• 型号：UHV-8003
• 检测原理：超声与TEV检测
• 配套/兼容传感器：接触式超声、内置超声、TEV、可选高频传感器
• 测试带宽：30 kHz至2.0 GHz
• 检测对象：变压器、GIS、电机、电缆、绝缘子、架空线等
• 检测模式：非侵入式在线检测，无需停电
• 数据输出/分析：时域波形、PRPD、PRPS等放电模式显示
• 用户界面：用于设备与数据管理的人机界面
