局部放电测试仪 YDJW

概述
阻抗电压优于国家标准，系统阻抗不大于5%。外形紧凑、体积小、重量轻。采用自动化控制技术，自动化程度和抗干扰能力得到提升。

产品参数

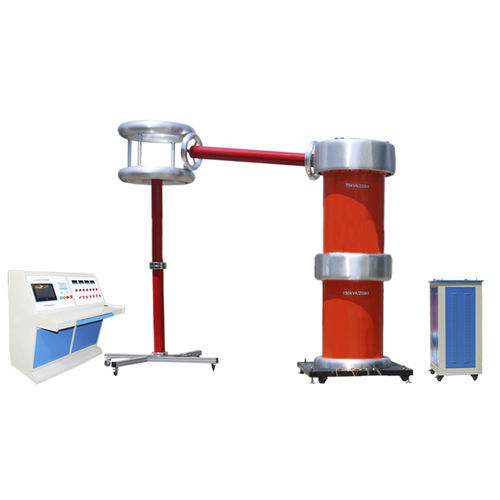

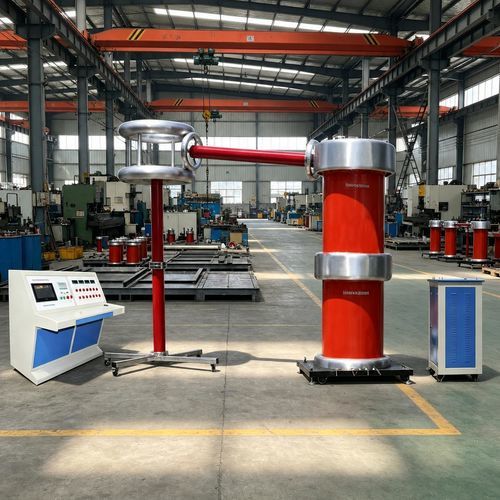

油浸式无局部放电试验变压器是指部分放电容量极小或接近为零的试验变压器，适用于对各种电气设备、电气元件和绝缘材料进行部分放电试验及工频耐压试验。

技术参数
参数 | 数值
额定容量 | 50-1200 kVA
输入电压 | 380 V
输出电压 | 50-1200 kV
运行时间 | ≤ 5 分钟
测量精度 | ≤ 1.5 %
部分放电容量 | ≤ 5 pC
保护功能 | 具有过流、过压自动保护、报警及自动回零功能

特点

• 采用油式环氧筒结构，部分放电极小，损耗低，重量轻，波形失真小。
• 阻抗电压低，优于国家标准。
• 多层屏蔽，抗干扰能力强。
• 绝缘水平高，局部放电容量 ≤ 5 pC。
• 配备自动保护装置，具有过流、过压保护、报警和自动回零功能，可靠性高。

特性 / 技术规格

• 产品名称：油浸式无局部放电试验变压器 YDJW 系列 50-1200 kVA — 输出50-1200 kV，输入380 V
• 系列：YDJW
• 额定容量：50-1200 kVA
• 输入电压：380 V
• 输出电压：50-1200 kV
• 运行时间：≤ 5 分钟
• 测量精度：≤ 1.5 %
• 部分放电容量：≤ 5 pC
• 保护：过流、过压自动保护，报警及自动回零
• 结构：多层屏蔽的油式环氧筒结构
