局部放电测试仪 UHVCW

概述
该仪器可在被测设备运行状态下现场安装和检测。采用高速A/D转换电路实现信号数字化；通过数字信号处理、自适应滤波及干扰抑制等方法，保证检测数据的可靠性。

产品参数
UHVCW充气式无局部放电组合高压试验装置，适用于高压大容量GIS、GIL电力设备的绝缘耐压试验、部分放电测试及精密检测。适用于GIS变电站现场预防性检测及GIS、GIL制造厂、穿墙套管和绝缘结构件制造商的出厂检测。

技术参数

• 电压等级：100 kV、200 kV、250 kV、300 kV、500 kV、800 kV、1000 kV
• 容量：50–2000 kVA
• 高压产生方式：高压变压器升压与串联谐振（工频或变频）；单级升压（无需串联升压）
• 输入电压（一次）：0.35–10 kV
• 设备部分放电能力：额定电压下1–3 pC（正常环境）
• 温升：额定电流运行60分钟温升 ≤65 K（50 Hz）

特点

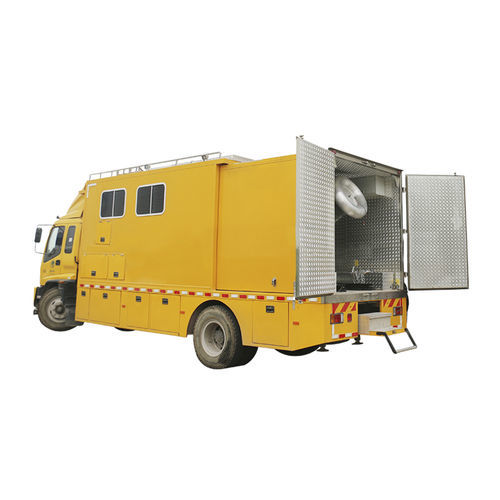

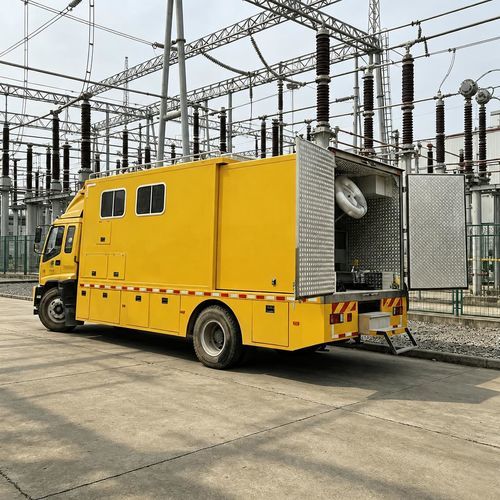

• 采用车载液压升降装置，便于移动和现场检测。
• 高压在屏蔽空间内完全封闭，确保检测安全可靠。
• 系统整体局放值可控制在1–3 pC范围内。
• 体积紧凑，占用空间小，组件轻便。
• 内置高压隔离开关，1台设备实现多用途。
• 接线简便，可直接与被测对象连接，实验更便捷。
• 结构坚固耐用，适合长途运输。
• 降低了系统电源容量要求。

运输与存储
运输

• 设备运输时建议使用仪器专用木箱和减震材料，避免运输过程中的不必要损坏。
• 不使用木箱包装时，禁止叠放和冲击；使用包装箱时允许最大叠放两层。
• 运输过程中面板应朝上放置。

存储

• 设备应放置于室内干燥、无尘、通风且无腐蚀性气体的环境；无木箱包装时禁止叠放。
• 存放时面板应朝上，在设备底部放置防潮材料以防潮湿。

技术特性

• 电压等级：100 kV、200 kV、250 kV、300 kV、500 kV、800 kV、1000 kV
• 容量范围：50–2000 kVA
• 高压发生方式：变压器升压与串联谐振（工频/变频），单级升压
• 一次输入电压：0.35–10 kV
• 局部放电灵敏度：额定电压下1–3 pC（正常条件）
• 最大温升：额定电流60分钟后 ≤65 K（50 Hz）
