局部放电测试仪 UHVQW

自动

产品概述

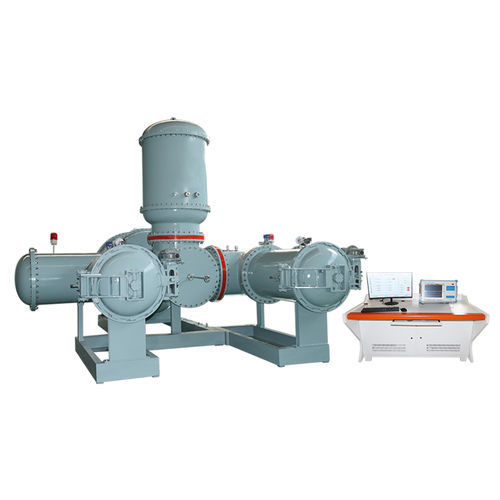

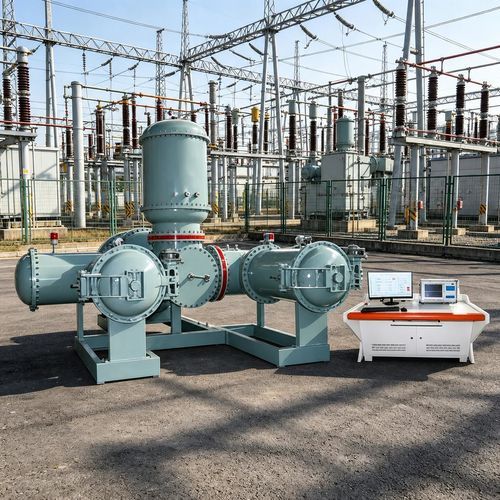

UHVQW Series 充气式高压无局部放电试验变压器，面向 GIS、GIL 及大型电力变压器等高压大容量设备的绝缘耐压和局部放电检测。支持现场安装及带电状态下的特定检测需求。采用高速 AD 转换与数字信号处理（含自适应滤波）以保证检测数据可靠并具备良好抗干扰能力。

产品参数
用于绝缘耐压试验、局放测量和高压设备精密检测。提供多档输出以满足实验室与现场测试要求；充气式结构便于运输与现场部署。

技术参数

• 可选输出电压 (kV)：50、100、150、200、250、300
• 输入电压 (V)：200 或 400（视型号而定）
• 短路阻抗电压 (%)：≤8 / ≤6 / ≤5（视型号）
• 空载电流 (%)：≤6 / ≤5（视型号）
• 波形失真：<3%
• 额定容量：50 kVA
• 低压侧电流：0–116.3 A
• 低压范围：0–430 V
• 高压范围：0–100 kV（部分型号可达 300 kV 输出）
• 高压电流：0–0.5 A
• 仪表电压：0–100 V
• 电压/电流表精度：0.5% FS ± 3 位
• 整体精度：4%
• 定时范围：0–999.9 M（支持长时运行模式）
• 供电电压：AC 380 V ±10%；50 Hz ±2 Hz
• 使用环境温度：0–50 °C
• 相对湿度：≤85% RH

功能特点

• 10 英寸液晶显示电压、电流、时间、状态与提示，读数清晰
• 界面本地化（中文），触控操作，配置与使用便捷
• 触控预置试验流程，提高操作安全性与重复性
• 状态引导功能，异常采集时启用蜂鸣报警
• 紧急停止功能，可在自动控制过程中即时停止升/降压
• 自动定时：电压达到设定值时自动开始计时，计时结束自动降压
• 手动控制模式，具备自动上下限判断及过压、过流等保护
• 软硬件结合的抗干扰设计，保证复杂现场的稳定性能
• 支持单机操作或多机联动工作模式

安全须知

• 根据相关规范布置试验场地，确保控制柜与变压器可靠接地于同一接地网
• 启动前检查电源电压并正确连接电源线
• 接近试验样品或被测设备时使用急停按钮
• 上电后若非零位，系统将自动回到零位
• 试验过程中勿在设备面板上或周围堆放无关物品
• 更换保险丝及配件时，务必使用仪器指定型号
• 仪器应防潮、防油
• 实验时确认被测设备已断电并与其他带电设备隔离

技术规格

• 型号/系列：UHVQW Series
• 额定容量：50 kVA
• 输出范围：最高可达 300 kV（常见为 0–100 kV，取决型号）
• 输入电压：200 V / 400 V（视型号）
• 电压/电流表精度：0.5% FS ± 3 位
• 整体测量精度：4%
• 定时：0–999.9 M，支持长时模式
• 供电：AC 380 V ±10%；50 Hz ±2 Hz
• 工作温度：0–50 °C；相对湿度 ≤85% RH
