局部放电测试仪 UHV-2000A

电动工业实验室

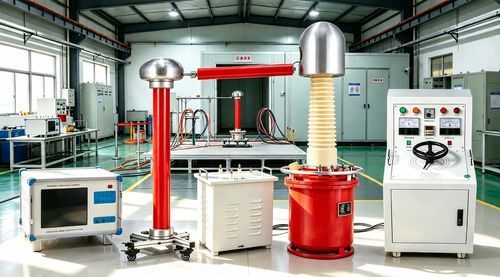

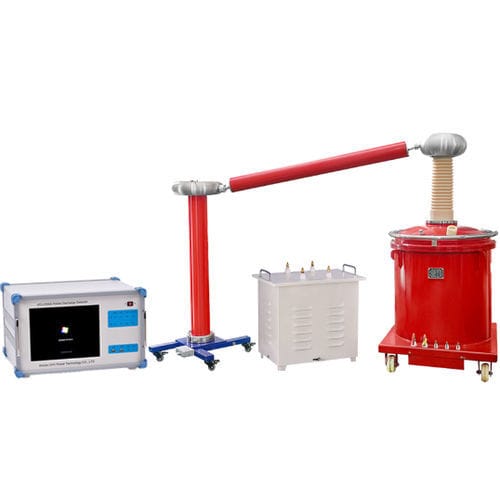

UHV-2000A 是一款独立双通道的部分放电（PD）分析仪，用于检测和分析电缆、绝缘子、套管、变压器等高压电气设备中的局部放电。支持 PD 的 2D/3D 可视化、数据与图像存储、打印以及自动生成测试报告。

主要功能

• 对高压组件（电缆、绝缘子、套管、变压器等）进行部分放电检测与分析。
• 2D 和 3D 显示放电波形与分布图。
• 测量数据与放电图像存储、打印以及自动测试报告生成。
• 多种信号输入便于系统集成与数据导出（BNC、光纤、USB、网络）。

技术规格

• 型号：UHV-2000A
• 通道数：独立 2 通道
• 采样率：最高 10 MHz
• 采样精度：12 bit
• 量程切换：6 档（-40 dB、-20 dB、0 dB、20 dB、40 dB、60 dB）
• 测量频带（3 dB）：10 kHz – 1 MHz
• 数字滤波：10 kHz – 1 MHz（可选）
• 分段可编程滤波器（低端频率）：10 kHz、20 kHz、40 kHz、80 kHz
• 量程非线性误差：10%
• 测量范围：0.1 pC – 100,000 pC
• 灵敏度：0.1 pC
• 被测产品电容范围：6 pF – 250 µF
• 试验电源频率范围：50 – 500 Hz
• 显示：12" TFT 真彩触控屏
• 分辨率：1024 × 768
• CPU：主频 1.60 GHz；内存：2.0 GB；存储：128 GB SSD；系统：Windows XP（随附）
• 电源：AC 220 V、50 Hz、功率 300 W；接地：外接接地端子
• 工作环境：环境温度 -10 ℃ 到 45 ℃；相对湿度 ≤ 95%
• 外形尺寸（长 × 宽 × 高）：474 mm × 288 mm × 370 mm；净重：15.8 kg

接口

• 电信号接口：2 通道 BNC 输入
• 光信号接口：2 通道光输入
• USB：3 个端口（支持外接鼠标、键盘与存储设备）
• 网络接口：1 个端口
• 外接接地按钮/端子

应用

• 用于变压器、电缆、开关柜、绝缘子和套管的局放检测与分析
• 适用于生产检测、调试验收与现场维护
• 用于实验室测试与诊断服务
