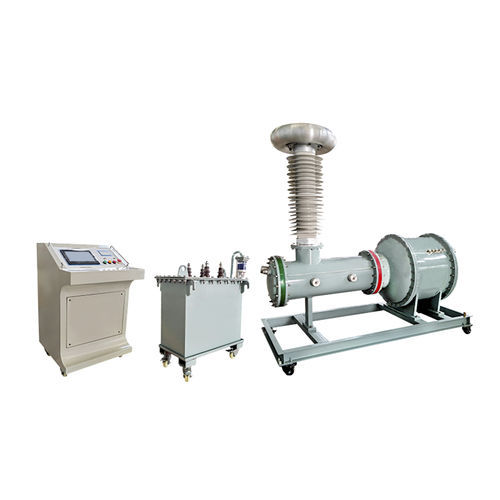

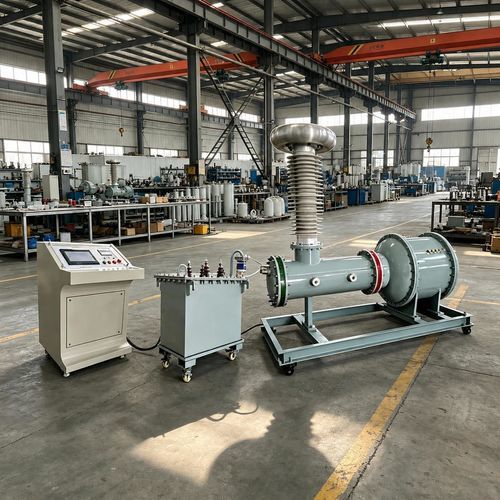

局部放电测试仪 YDQW series

概述
采用SF6气体作为绝缘介质，具有较高的介电强度，额定电压下局放容量 ≤ 5PC。该系列体积小、重量轻，适用于实验室和生产线的高压试验，技术指标符合 JB3570-98。

应用
适用于制造商和试验机构对产品进行部分放电和工频耐压试验：

• 电器、电缆、电机、变压器和互感器制造商
• 绝缘材料及高压元件生产企业
• 电力部门、科研机构和高校的高压试验室

技术参数

• 型号与配套 kVA：YDQW-2 — 1.5 kVA；YDQW-3 — 3 kVA；YDQW-5 — 5 kVA；YDQW-10 — 10 kVA；YDQW-20 — 20 kVA；YDQW-30 — 30 kVA；YDQW-50 — 50 kVA
• 额定电压局放容量：≤ 5PC
• 空载电流：4–9%（随变压器电压等级变化）
• 阻抗电压：4–10%
• 标准：符合 JB3570-98
• 控制功能：过电流自动跳闸、零位联锁、调压自耦变压器
• 可定制：可按用户要求配置

特点

• 采用全新设计与工艺，体积小、重量轻，同时满足所需技术指标
• 特殊介电绝缘材料和工艺设计，试验过程中抑制局部放电

工作原理
输入电压由自耦变压器调压后输入至无局部放电的滤波隔离变压器。控制箱具有过流自动跳闸和零位联锁装置以防止突然加压。高压二次绕组根据与一次绕组的匝比通过电磁感应产生所需的工频试验电压。
