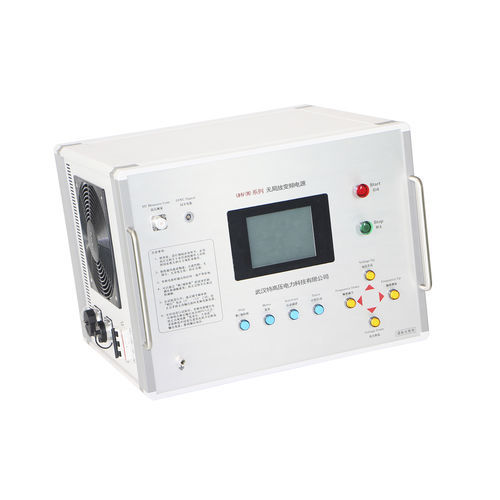

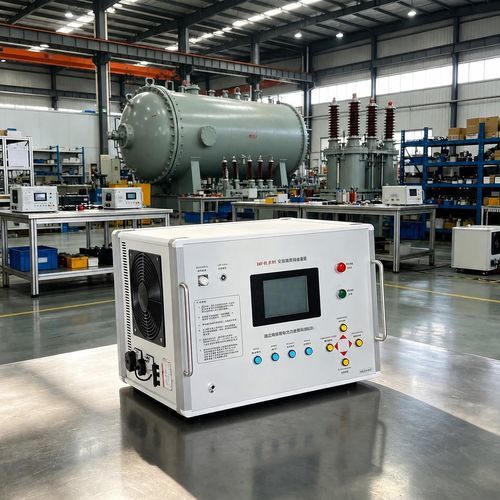

三相变频器 UHV(W)

单相数码数显

概述
本仪器设计用于在设备运行状态下安装和测试。采用高速AD转换电路对信号进行数字化，检测数据的可靠性通过数字信号处理、自适应滤波及干扰抑制算法加以保证。

适用范围
无部分放电可变频电源可用于各类电气设备的交流耐压试验和部分放电测量。通过励磁变压器激励串联或并联谐振回路，并调节电源输出频率，使回路中的电抗L与被测样品电容C发生谐振，谐振电压即为加于样品的电压；或通过中间变压器直接输出至变压器一次侧进行感应耐压试验。

技术参数

• 额定输入电压：三相交流 380 V ±10%，50 Hz
• 额定输出功率：单相 100 kW
• 输出频率范围：20 Hz–300 Hz（连续可调）
• 额定输出电压：0–350 V（连续可调）
• 输出电流：0–285 A（连续可调）
• 频率不稳度：≤ 0.05%
• 电压不稳度：≤ 1.0%
• 非线性失真度：≤ 1%
• 部分放电容量：≤ 10 pC（在升压器高压侧测量）

产品特性

• 输出为真实正弦波且波形失真低（总谐波失真 < 3%），无需像整形波输出那样进行峰值测量。
• 采用光纤控制，高低压控制回路完全隔离。
• 体积小、重量轻，便于搬运，适合现场使用。
• 操作简便，布线简单；与柴油发电机组法相比可提升现场工作效率。
• 具备多重保护功能：放电击穿保护、过压设定保护、输出短路保护、启动零位保护、桥臂放大电路保护、电力曲线保护等；触发保护时切断试验电压输出并切断主电源以确保安全。
• 信号源由专用芯片产生并由单片机控制，输出频率稳定度可达 0.01 Hz。
• 可变频输出电压由 TI 高速单片机控制，输出电压不稳度 < 1%。

日常维护

• 避免在严重失谐条件下长时间运行。
• 定期检查内部布线和各接点螺丝紧固情况，防止松动。
• 存放于干燥、清洁且不受雨淋的场所；长期不用时加盖防尘罩。
• 运输过程中用专用带固定变频柜，防止松动和滑动。
• 不要将控制箱显示屏暴露在强光直射下；运输时采取防振措施。
• 连接器易损，使用时小心，防止灰尘堵塞或损坏。
• 使用光纤时避免弯折、扭曲或挤压，远离火源；插头应正确对位，并妥善存放光纤以防潮。

规格

• 型号 / 系列：UHV(W) Series
• 额定输入电压：三相交流 380 V ±10%，50 Hz
• 额定输出功率：单相 100 kW
• 输出频率范围：20 Hz–300 Hz（连续可调）
• 额定输出电压：0–350 V（连续可调）
• 输出电流：0–285 A（连续可调）
• 频率不稳度：≤ 0.05%
• 电压不稳度：≤ 1.0%
• 非线性失真度：≤ 1%
• 部分放电容量：≤ 10 pC（在升压器高压侧测量）
• 波形失真率：< 3%
• 输出频率稳定度：可达 0.01 Hz
• 内置保护功能（过压、短路、击穿、启动零位、桥臂保护等）
